【案例研究】:打印非实体模型

软件:UP Studio 3

介绍

有时用户可能会遇到非实体模型的3D设计。这些模型通常有暴露的内部表面，因为设计师可能会故意去除某些表面，以便他/她可以使用一个内部空间/表面来代表一个薄壁结构。这类模型通常采用曲面建模而不是实体建模方法。

Non-Solid模型

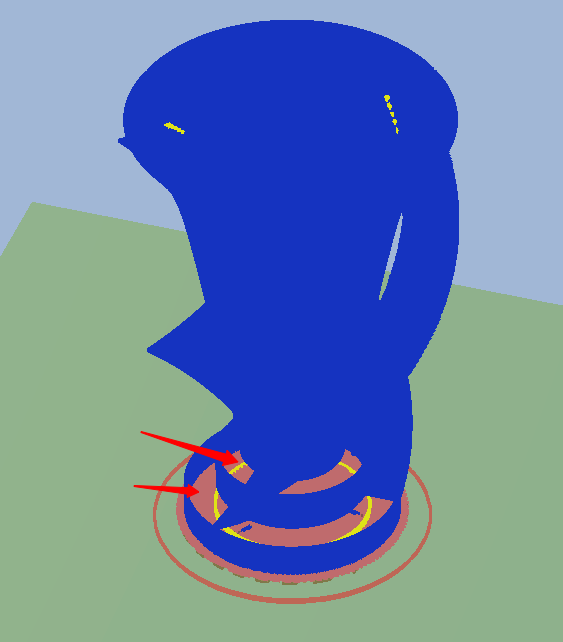

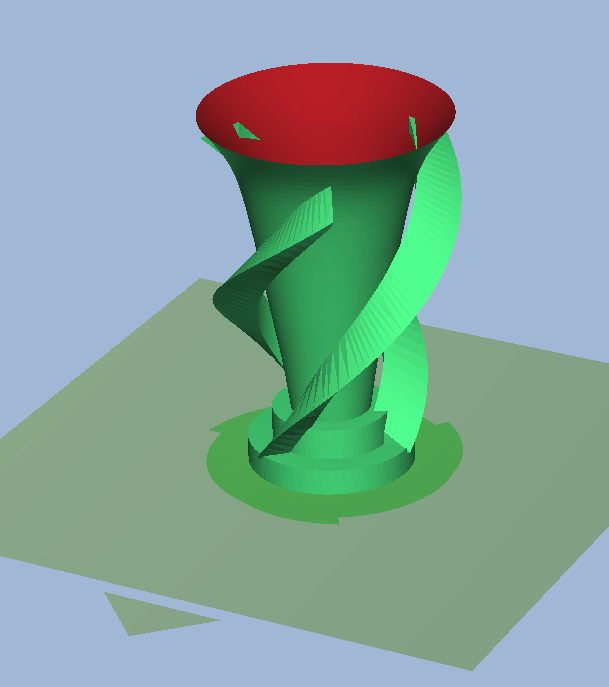

下面是一个例子。奖杯的顶部表面被删除，以便内部(红色)空间形成杯子结构。螺旋柱也有交叉的表面穿过杯壁进入内部空间。

选项,以避免

以下设置不应该用于打印此模型。

1.薄墙。这个选项用于保留路径，这些路径通常会被忽略，因为特征太小/薄，但路径可能会被替换。如果选择薄壁，相交面将导致刀具路径重叠，从而喷嘴将划伤打印，并可能撞倒打印或造成层漂移。

2.填充模式不应使用“填充”的杯子结构，而应选择“花瓶/表面”。

由于红色表面代表内部表面/空间，内部空间将在“填充”选项下填充填充。

用户还应注意，在花瓶模式下打印整个模型将导致没有填充和顶部底部表面。奖杯的底座将不能正确打印。

分段策略

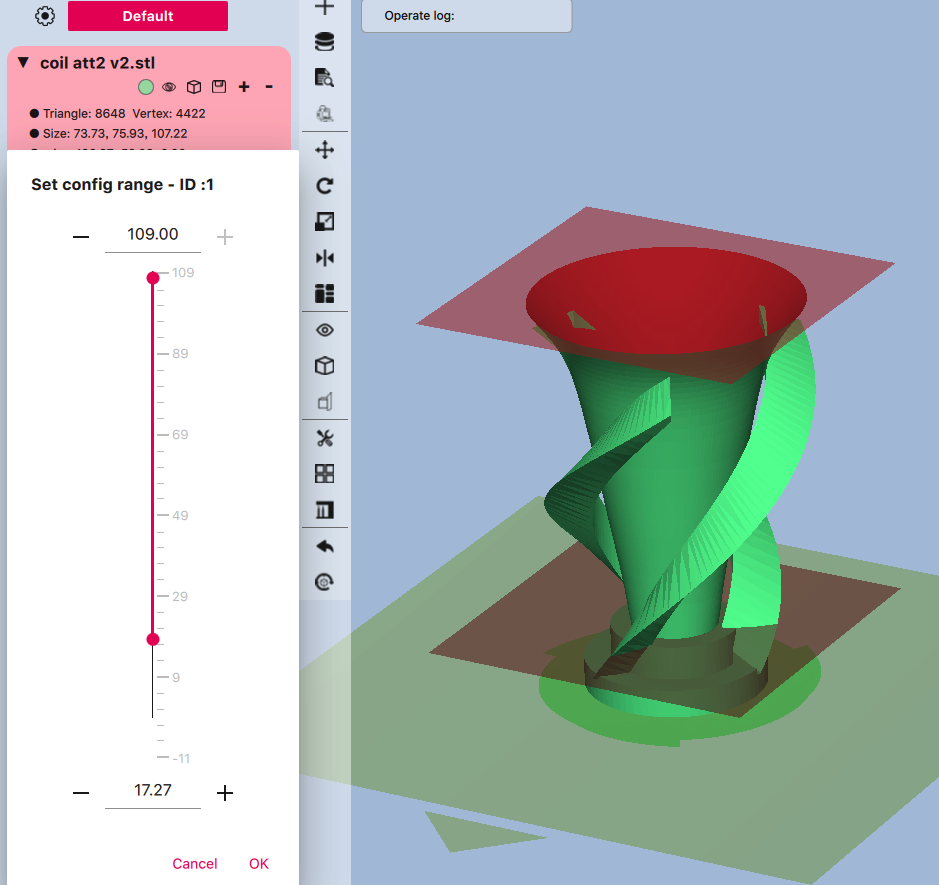

为了打印这个模型，我们应该利用UP Studio 3的模型子设置特性。我们可以将模型分为上下两部分。

下面的部分包括奖杯的底座，而上面的部分覆盖在底座之上的“杯”区域。

我们可以使用下段的主设置，并修改上段的设置，以优化打印。

较低的部分:

填充模式:填

加密:15%

上一节:

填充模式:花瓶/表面

薄壁:了

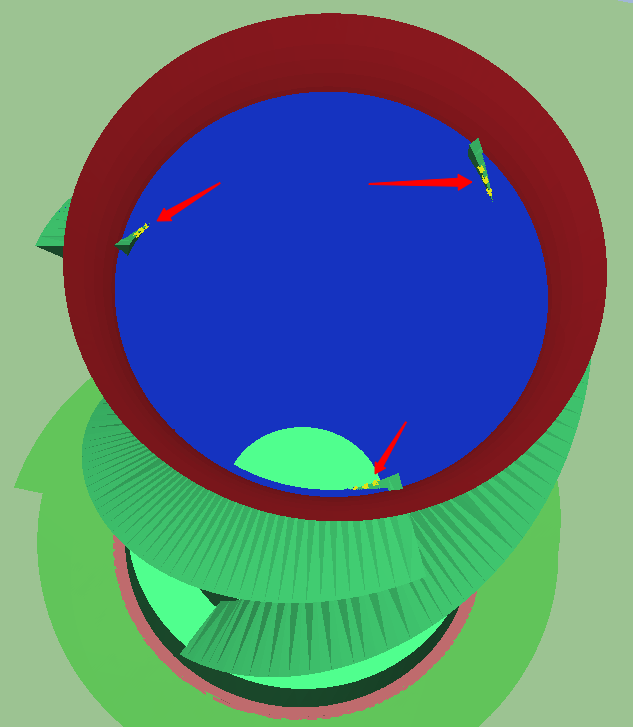

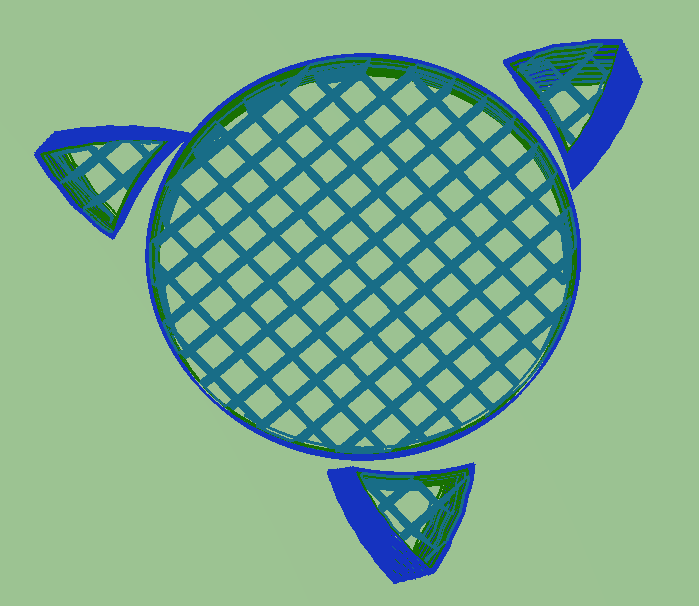

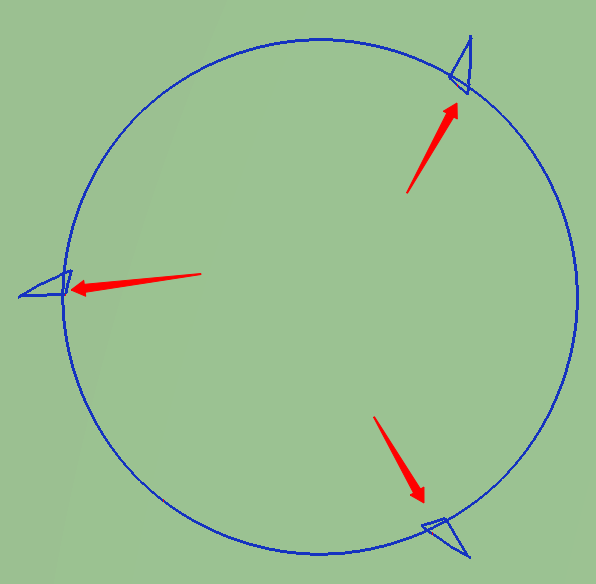

在工具路径预览中，我们可以看到路径大部分是预期的，但在表面相交区域有一些工件。这是由于多边形的交集导致切片机生成一些不需要的路径。

我们可以添加保险丝的差距:1毫米到上面的部分去移除文物。

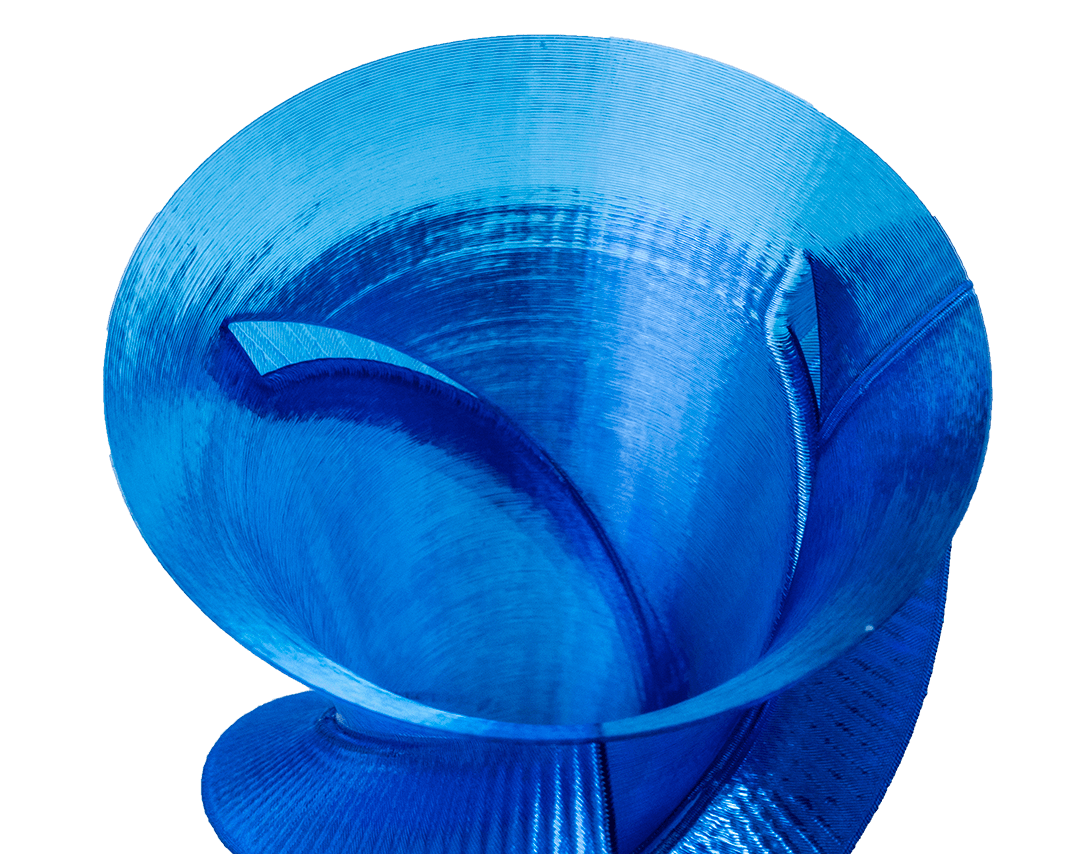

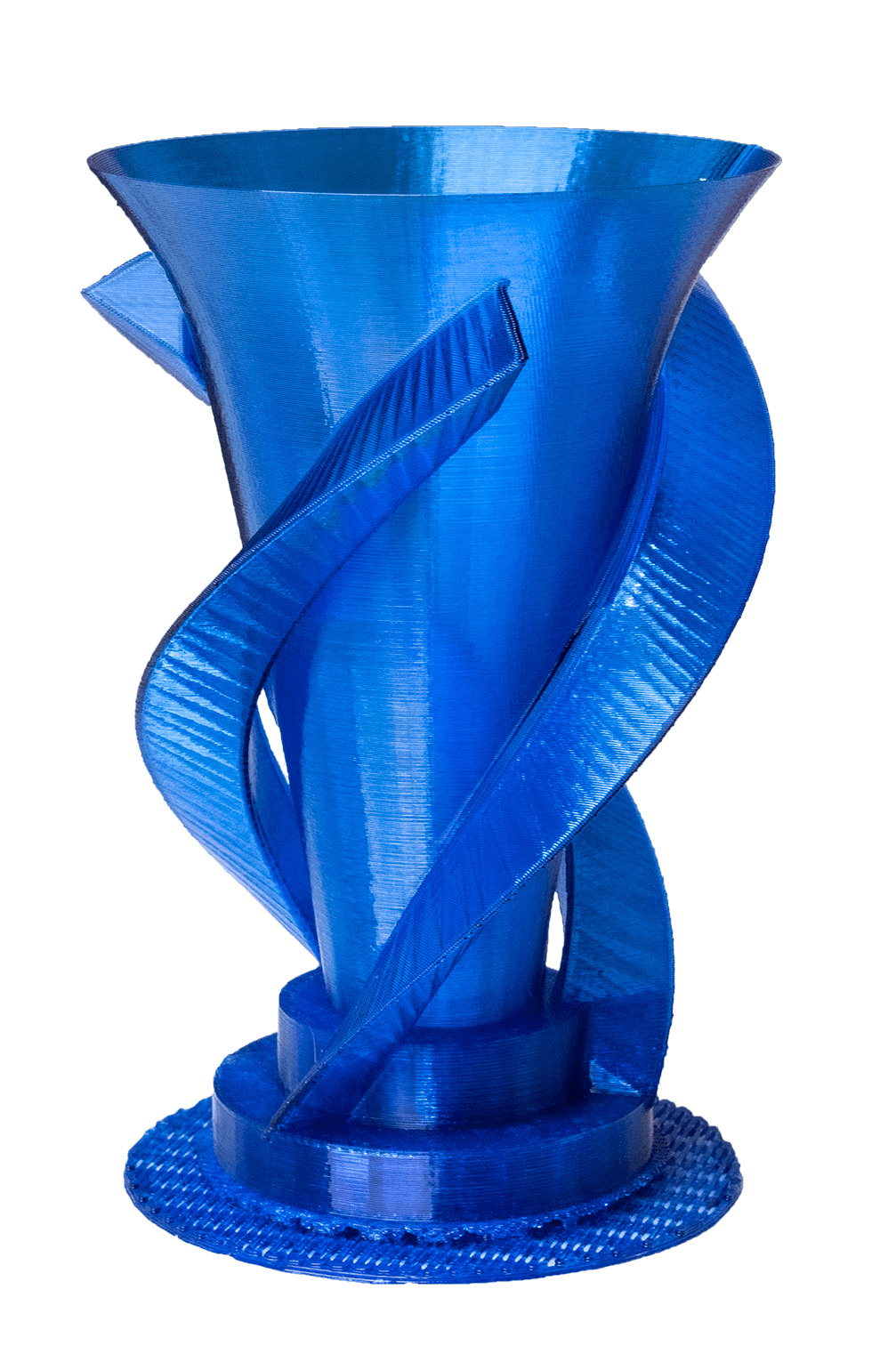

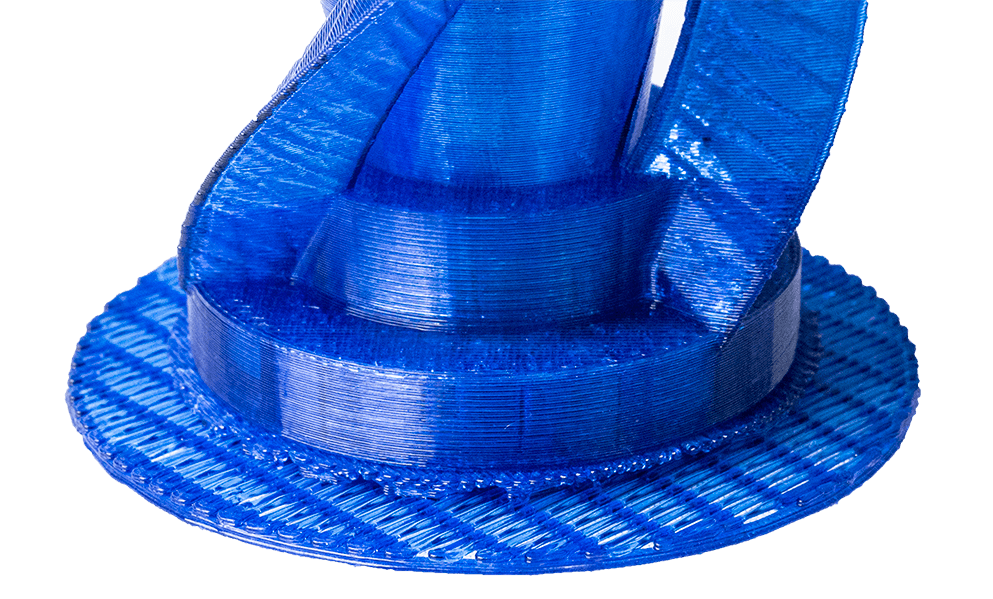

最终打印出来的是一个带有15%填充底座的单壁奖杯。螺旋柱与杯状相交部分融合在一起。
