[案例研究]：使用脚本与I / O板控制相机

脚本函数允许用户插入命令具体观点在打印作业中。系统支持GCODE命令和Tiertime命令。使用脚本用户可以打开或关闭特定的I / O端口以输出信号。

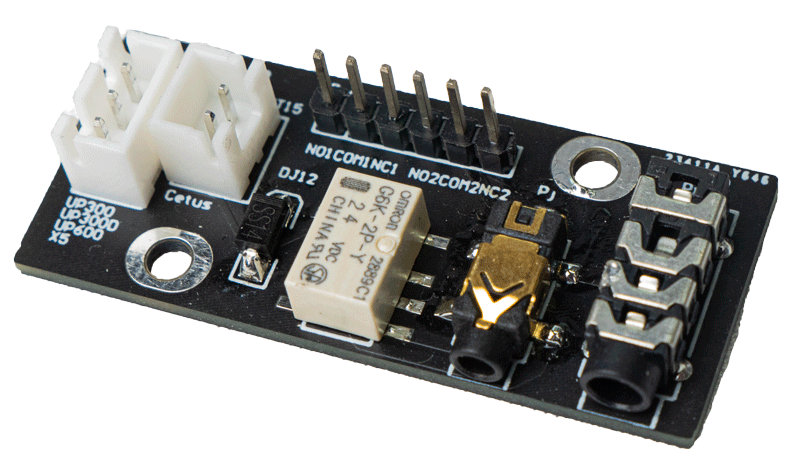

I / O板是小型PCB，具有可由打印机I / O端口驱动的继电器。我们可以使用它来通过使用脚本在UP工作室3中通过继电器来控制其他外部设备。它还具有2.5mm和3.5mm的麦克风端口，用于通过快门触发电缆控制摄像头。

索引相机

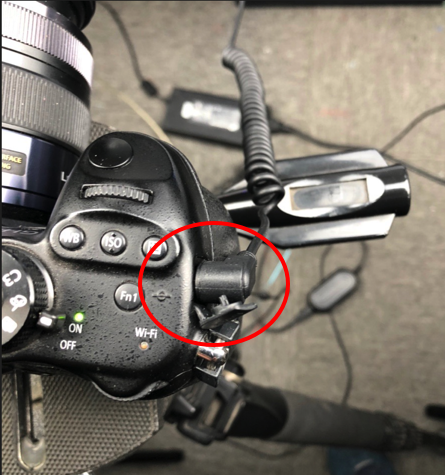

I / O板具有麦克风端口，可与市场上大多数相机快门电缆兼容。在我们的情况下，我们使用了一个松下GH4，它连接到2.5mm麦克风端口，其快门触发电缆。当I / O端口15接通时，它将驱动继电器关闭快门电缆上的电路，导致触发相机拍照。

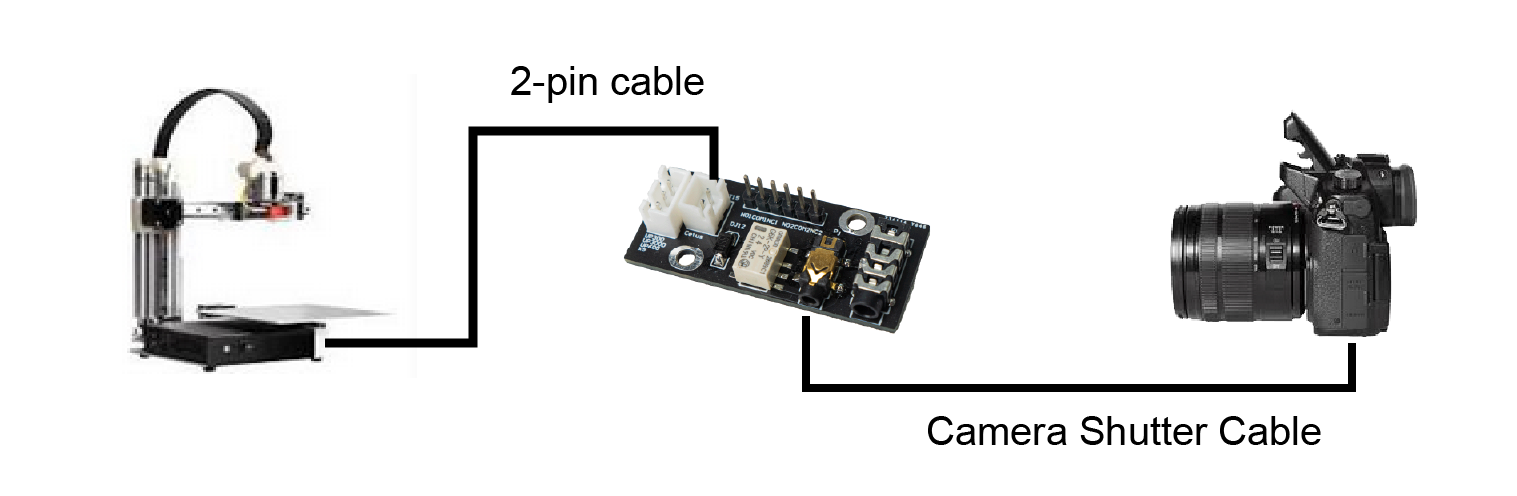

打印机主板连接：

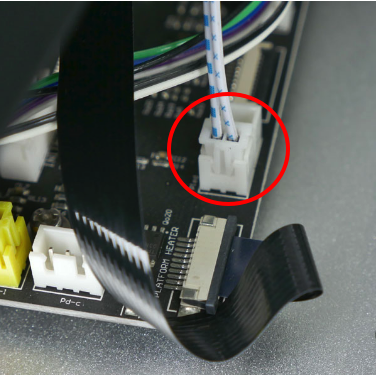

使用包含的电缆连接到打印机“LED1”端口。

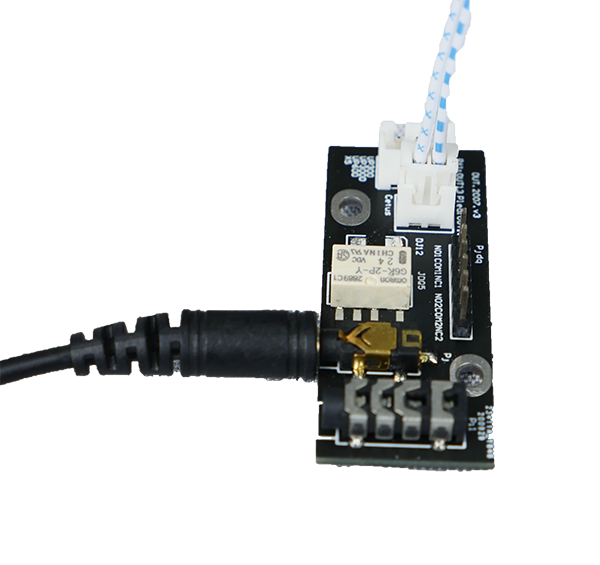

将另一侧连接到I / O板的2针连接器，并使用快门电缆连接相机。

以下代码将能够打开/关闭I / O端口15（LED1）以触发相机。

15 1;开关端口15开启
15 0;开关端口15关闭

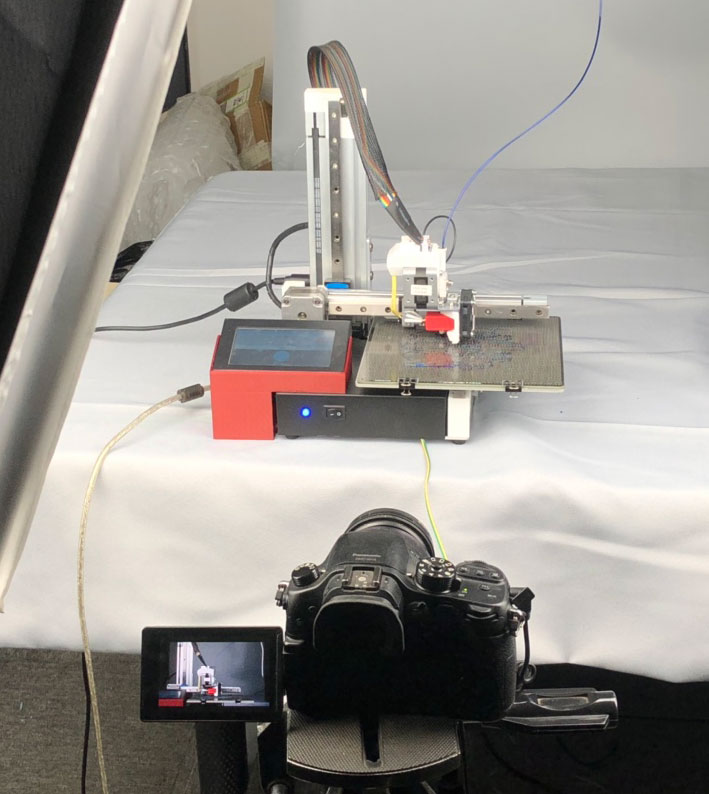

我们希望产生效果，打印似乎从打印机上延伸。我们需要挤出机头部在每层后移动到固定位置，同时拍摄打印的图片。最终视频中的打印头看起来像闲置。

该脚本应插入到图层结束字段（因此在每层完成后执行代码）：

以下是使用的代码：

;插入到图层结束

到200 x-90 y90;移动打印头以速度为200mm / s
速降500 A-50;挤出机缩回50mm，500mm / s，减少串。
15 1;端口15开关
停留150;等待100毫秒，信号需要保持短时间
;I / O板上的继电器将关闭，相机触发。
15 0;端口15关闭，继电器再次打开。
速降500 A50;挤出50毫米以准备继续印刷

;完成上方代码时将继续打印

打印后，我们可以将时间间隔照片组合成视频。这是结果：
