所需工具：
1.六角扳手2.5毫米
2.六角扳手3.毫米
3.菲利普螺杆驱动
| 鲸鱼座MK2到MK3零件清单BC0881 | ||||
| 项 | SKU | 的名字 | 规格 | 数量 |
| 1 | 25007 | 四脚钉 | M3×10毫米 | 2 |
| 2 | 25119 | 电缆潮 | 64毫米,可调节带 | 1 |
| 3. | BC0751 | MK3主板 | 1 | |
| 4 | 04151 | 平头自钻菲利浦螺丝 | ST2.5 * 8 | 6 |
| 5 | 04158 | 沉头螺钉菲利普 | M3×5 | 10 |
| 6 | 041107 | 沉头螺钉菲利普 | 所* 12 | 8 |
| 7 | 04157 | 沉头螺钉菲利普 | M3 * 8 | 8 |
| 8 | 40060 | 六角螺丝 | M3×12 | 2 |
| 9 | 25547 | X限位开关与电缆 | 电缆:400毫米，2P蓝色接口 | 1 |
| 10 | 25548 | 带电缆的Y型限位开关 | 电缆为300mm，2P红色连接器 | 1 |
| 11 | 25549 | 带电缆的Z限位开关 | 电缆:250毫米,2 p黄色连接器 | 1 |

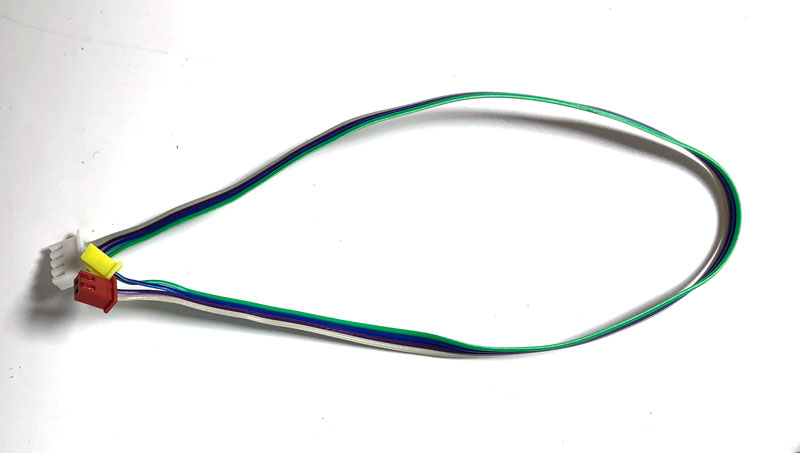

| 12 | 25550 | YZ限制swithc继电器电缆 | 电缆：330毫米 | 1 |
| 13 | 25554 | 主板地线 | 5针×80毫米 | 1 |
| 14 | BC0872 | 扩展PCB设备 | 1 | |
其他必需的组件：
升级后，如果用户安装了加热构建平台，原有的供电不能用于供电的机器。用户必须使用220W电源（SKU：XS028）。

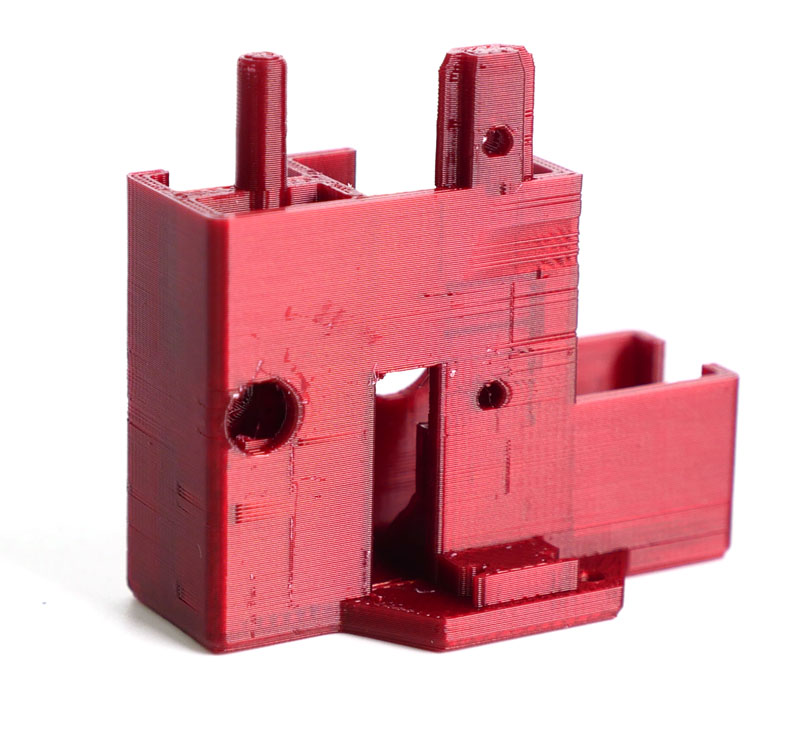

步骤1。打印需要升级的塑料部件
在把所有东西都打印出来之前，先把需要的零件打印出来。
下载可打印部分的档案:
步骤2。Dissamble机器。
2.1。通过除去3个scerws取出平台。

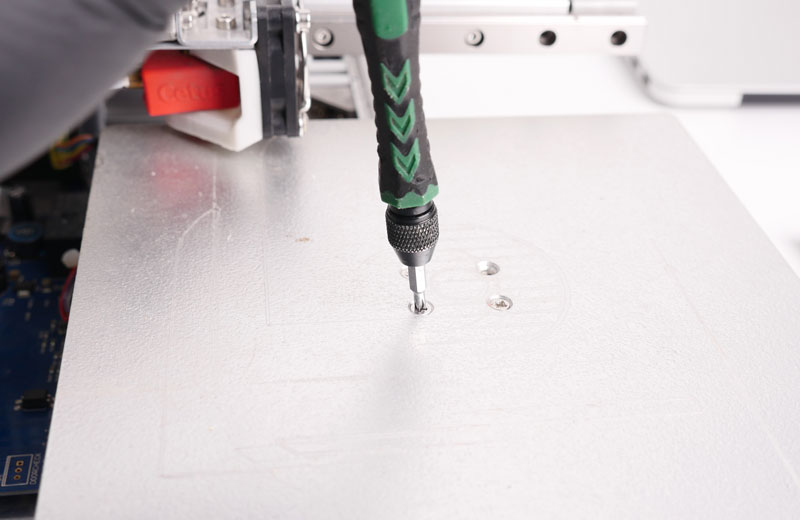

2.2拆下机器底部的4个螺丝。

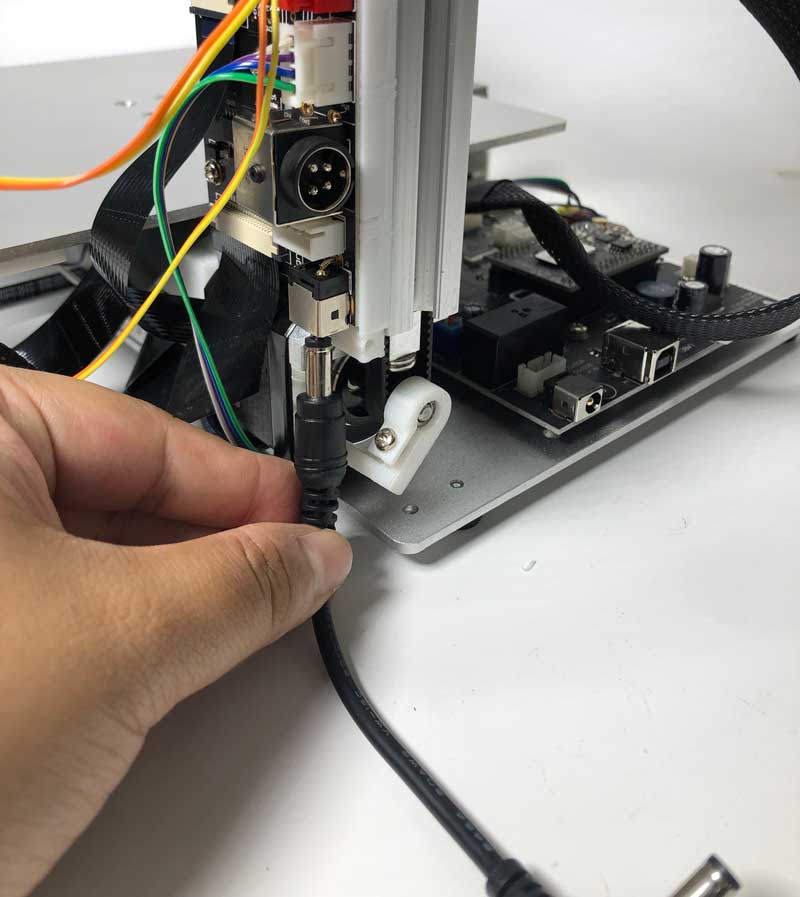

2.3。移除电源线和初始化按钮线。
2.4。删除CPU。在取下CPU之前，建议自己卸掉，同时注意不要折弯CPU板上的销。

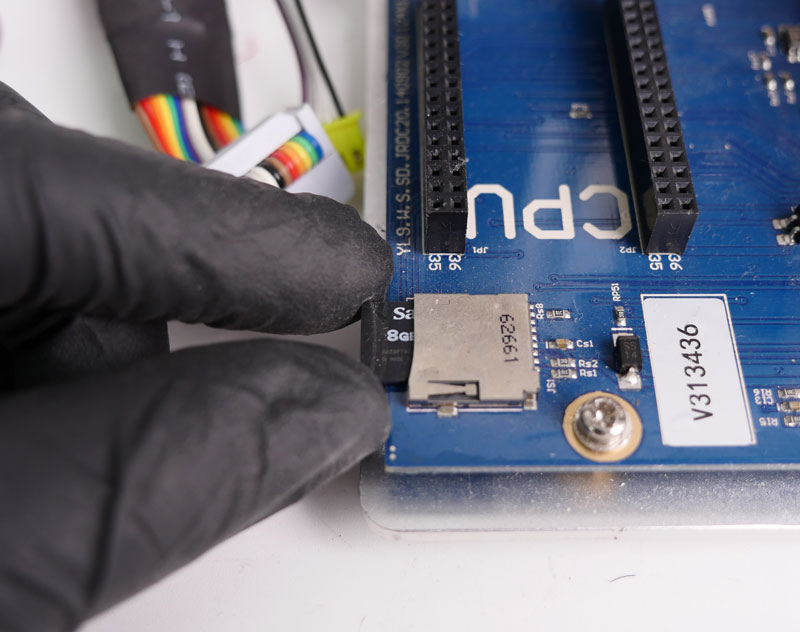

2.5。删除主板上的SD卡。

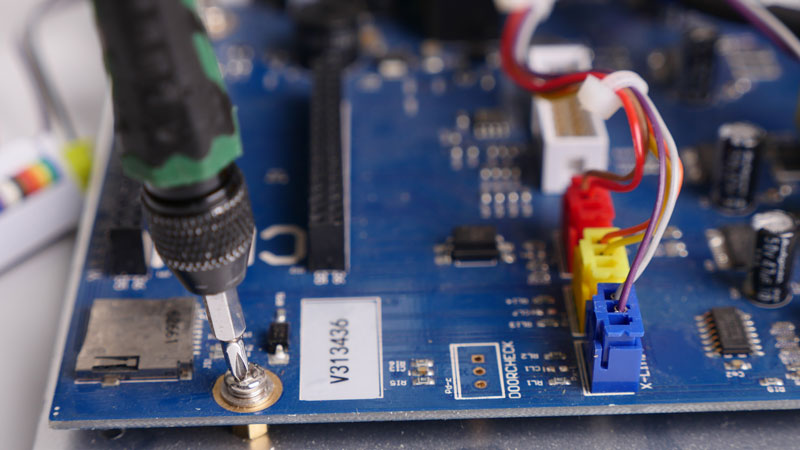

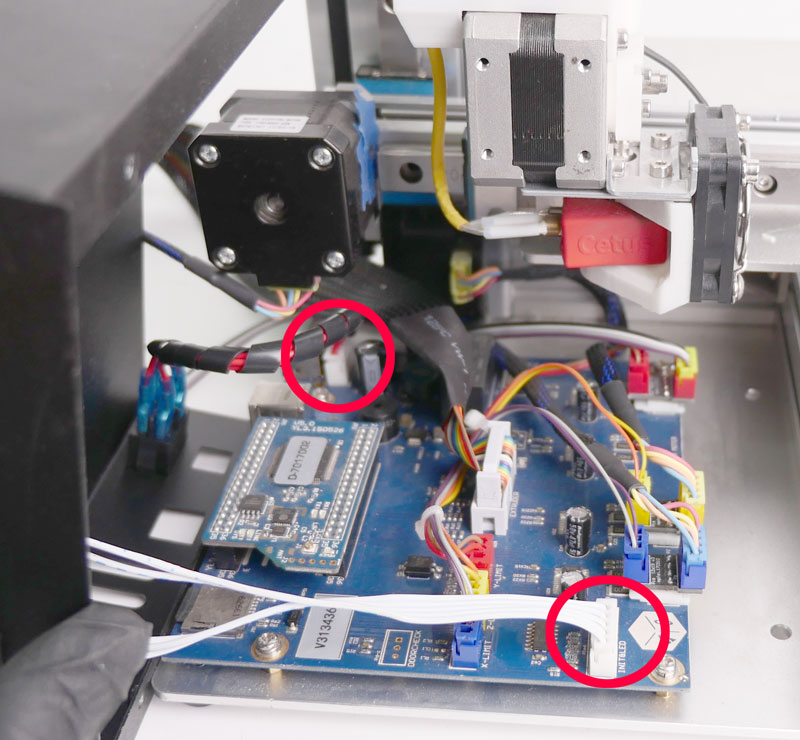

2.6。上主板卸下4个螺丝，拔掉挤出机电缆，电动机电缆和取出主板。
步骤3。安装MK3主板。

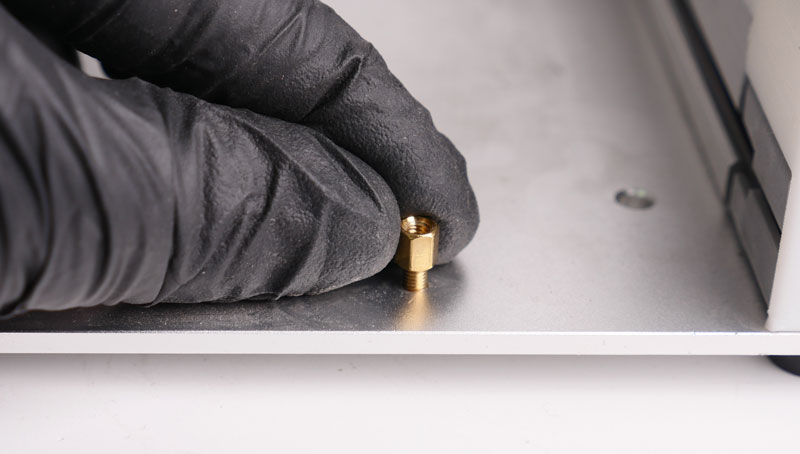

3.1用手拆卸黄铜螺母

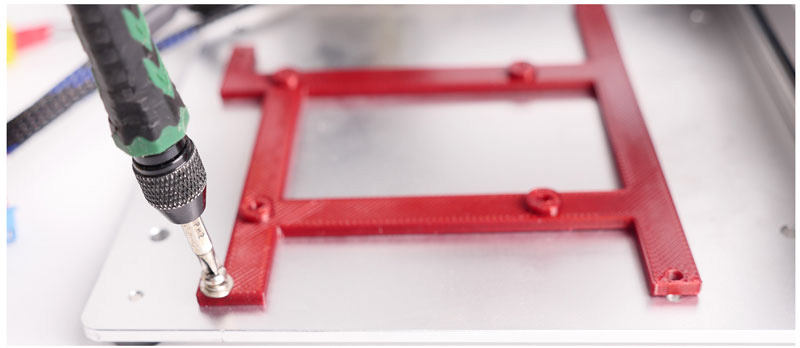

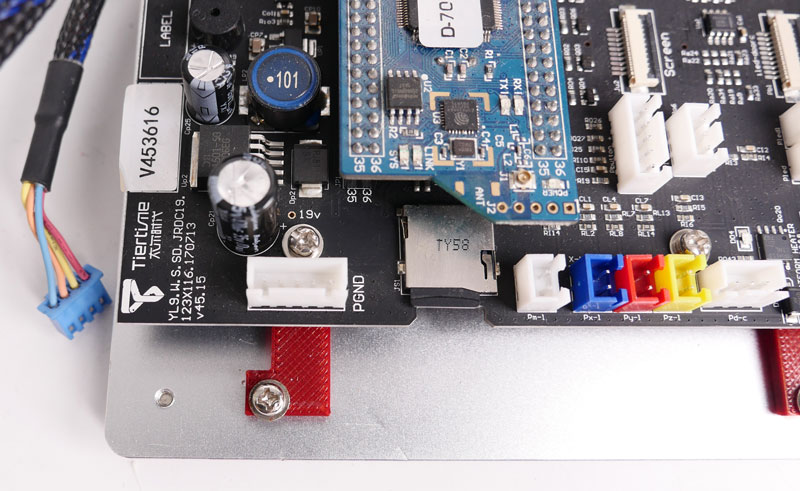

3.2安装主板适配器和MK3主板。

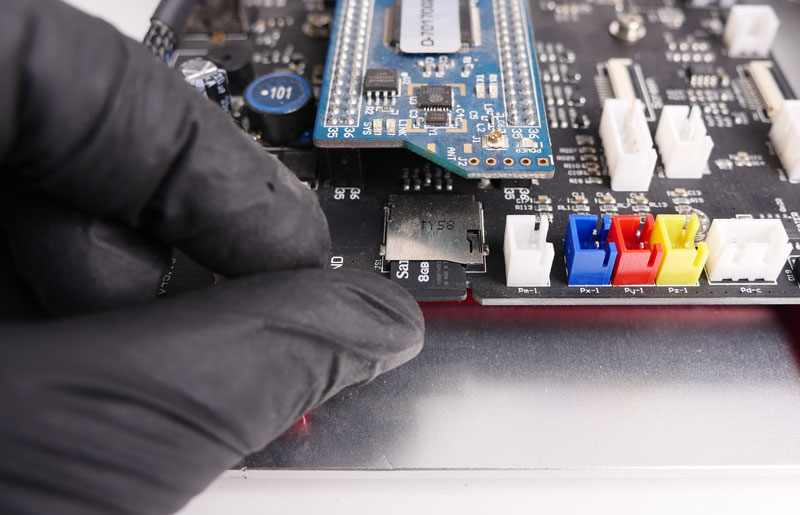

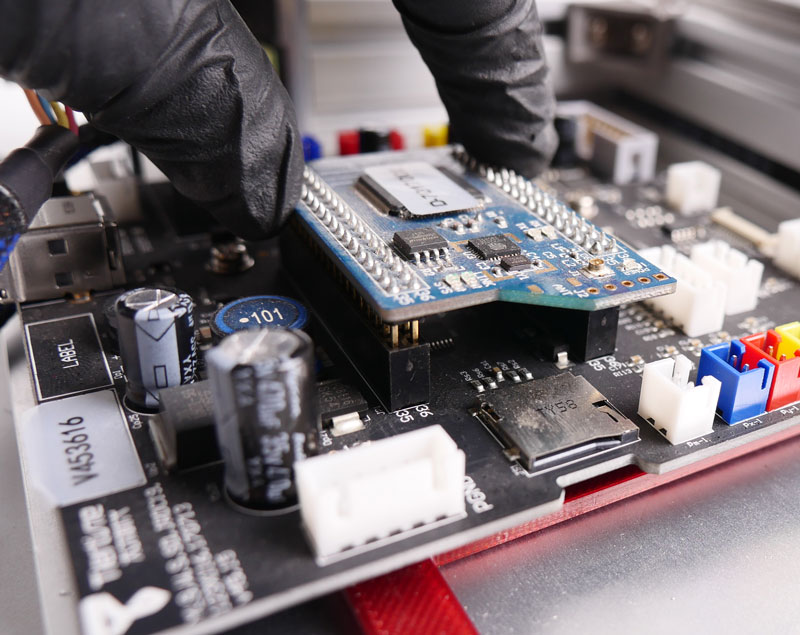

3.3。安装MK3主板、CPU和SD卡。

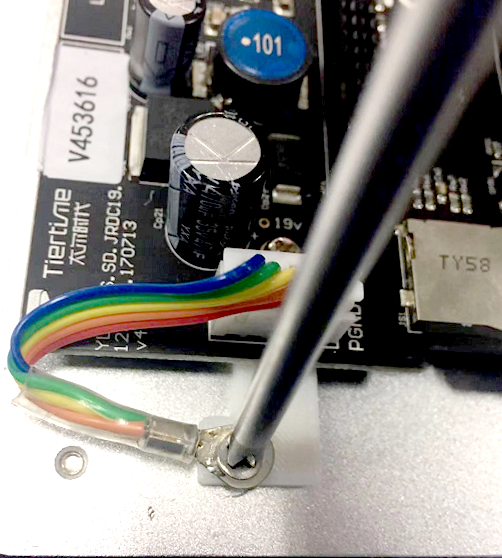

3.4。连接地面电缆(减少静电损坏电子设备的风险)
步骤4。安装y轴限位开关和触发器。
4.1。卸下螺丝
暴露最初的Y型触发

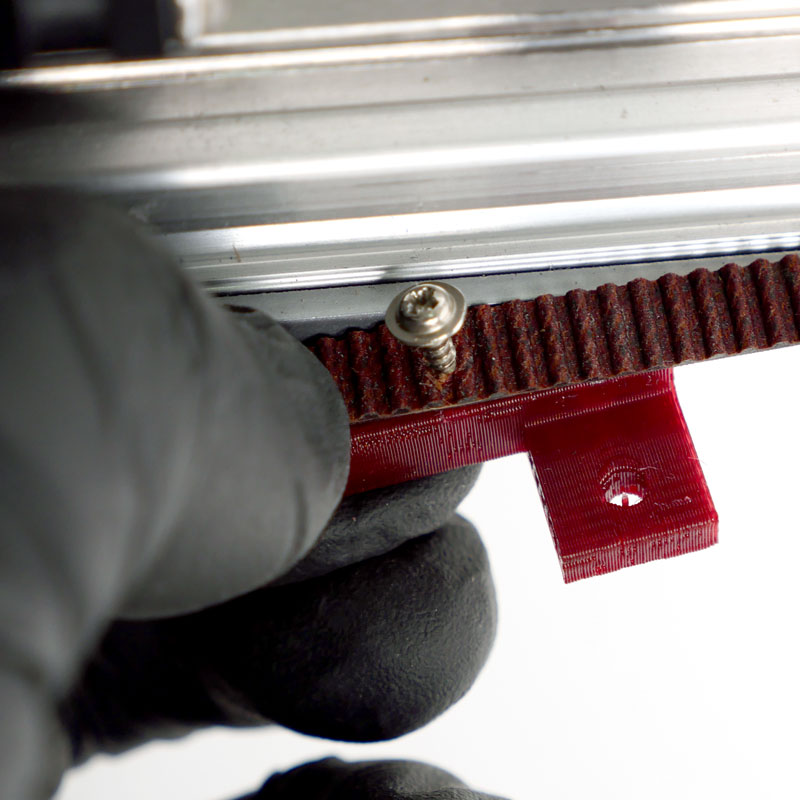

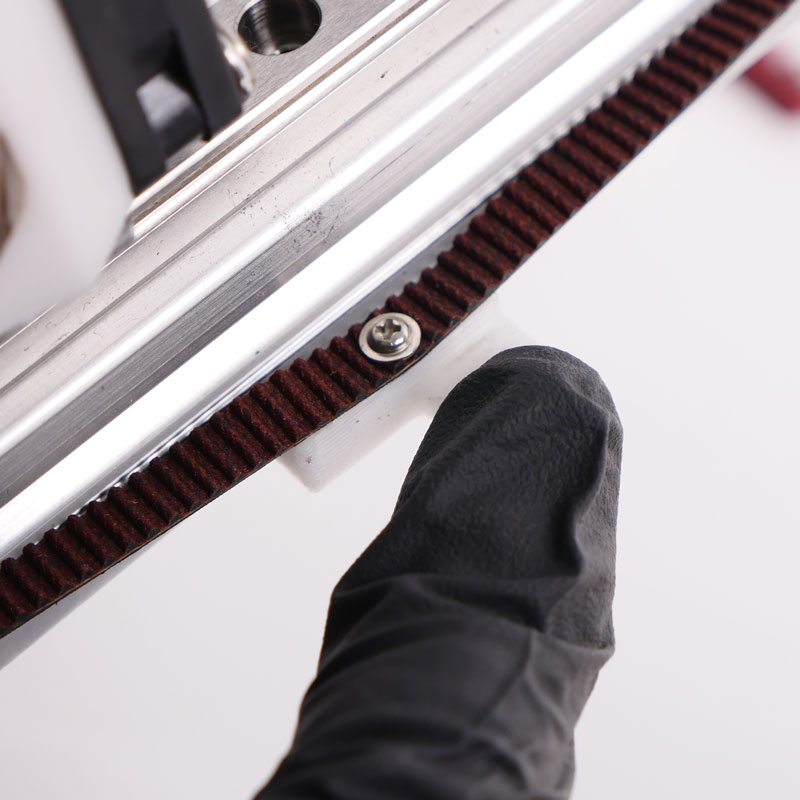

4.2。洛森螺钉上带的背面，取出打印部分。不要拆下皮带上的螺丝，要固定在皮带上!

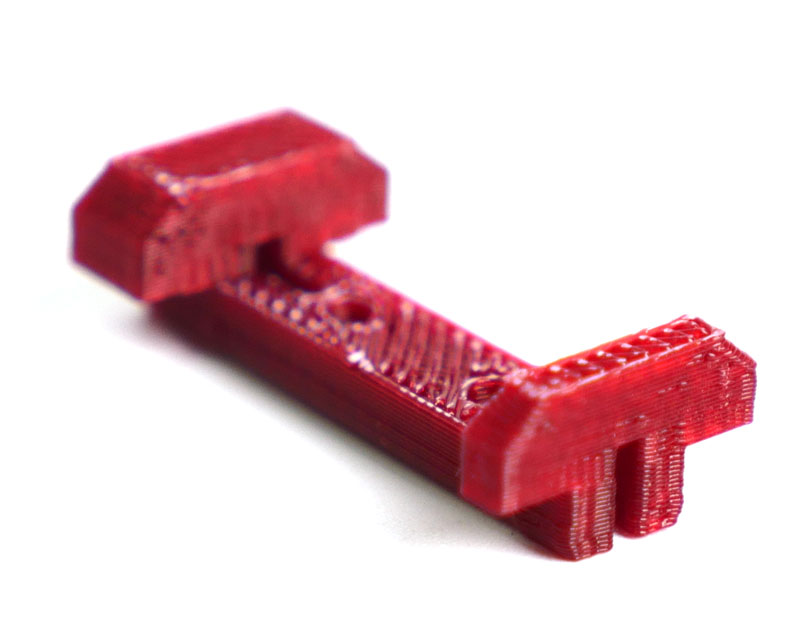

4.3。安装新的Y限动开关触发器

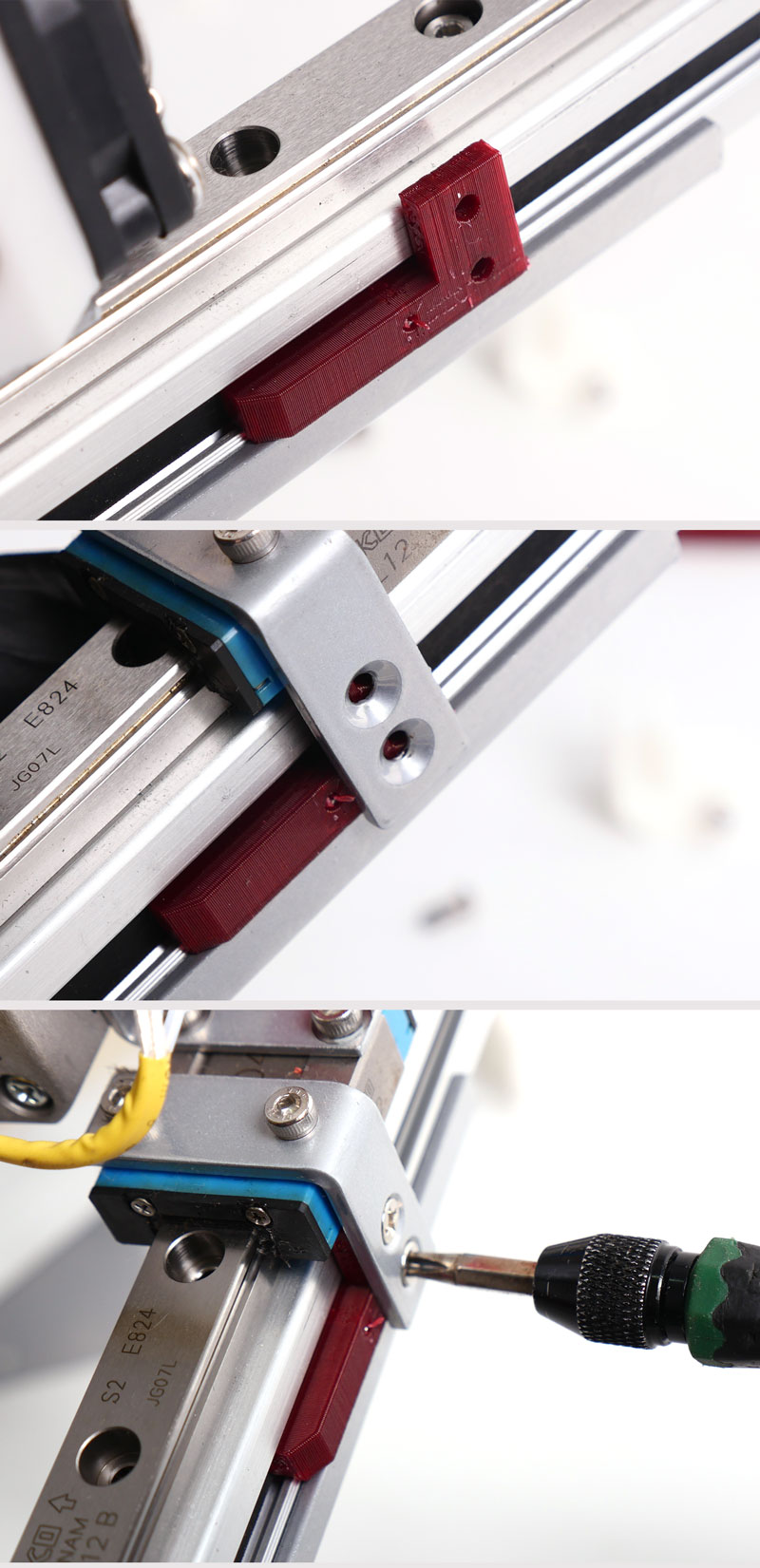

步骤5.安装在Y轴限位开关
5.1。在支架上安装限位开关。
5.2。拆下原打印部件和电机上的螺丝。
5.3。将限位开关架安装在y轴电机上。

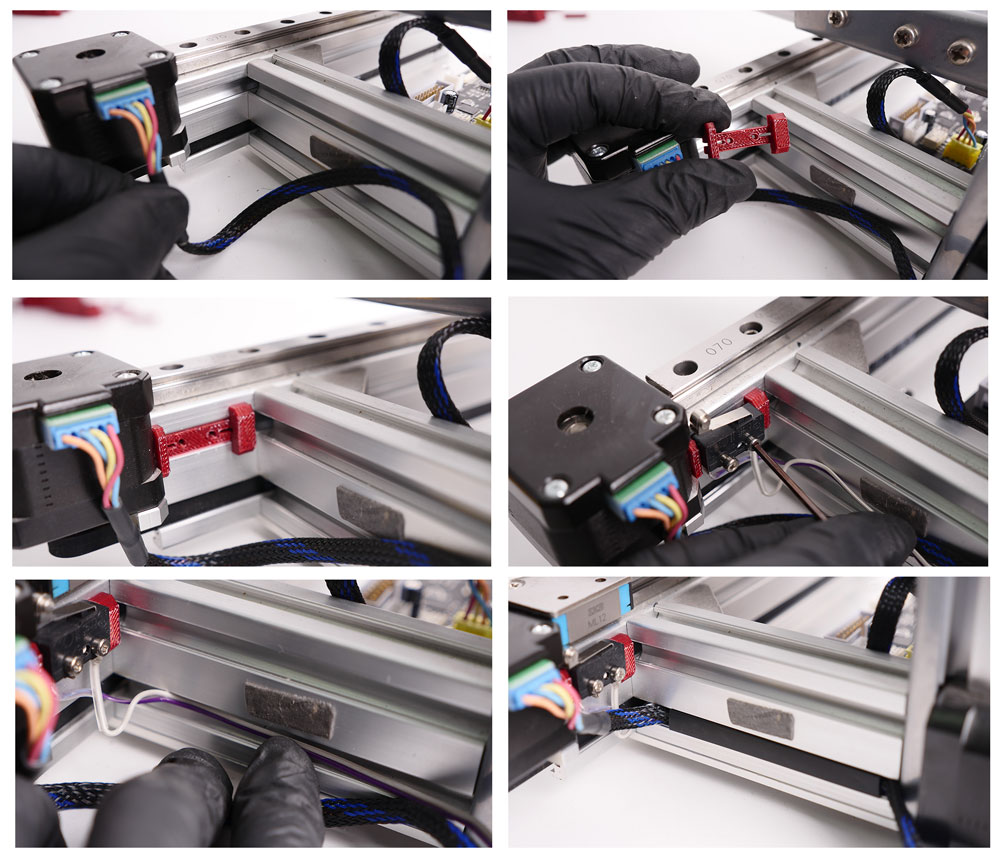

步骤6。安装x轴限位开关

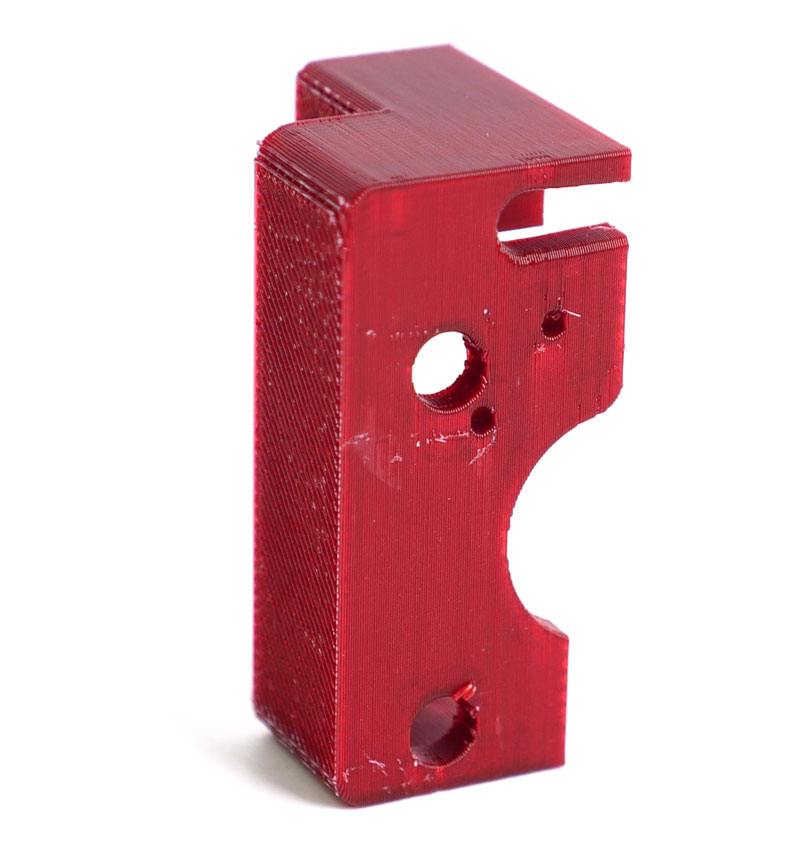

X轴限位开关保持器
6.1打开打印机背面的插槽盖。
6.2按保持器插入插槽，安装限位开关。
6.3位置电机电缆和限位开关线缆插入所述槽和压配合的槽盖。
步骤7。安装扩展PCB
也可参考以下文章:

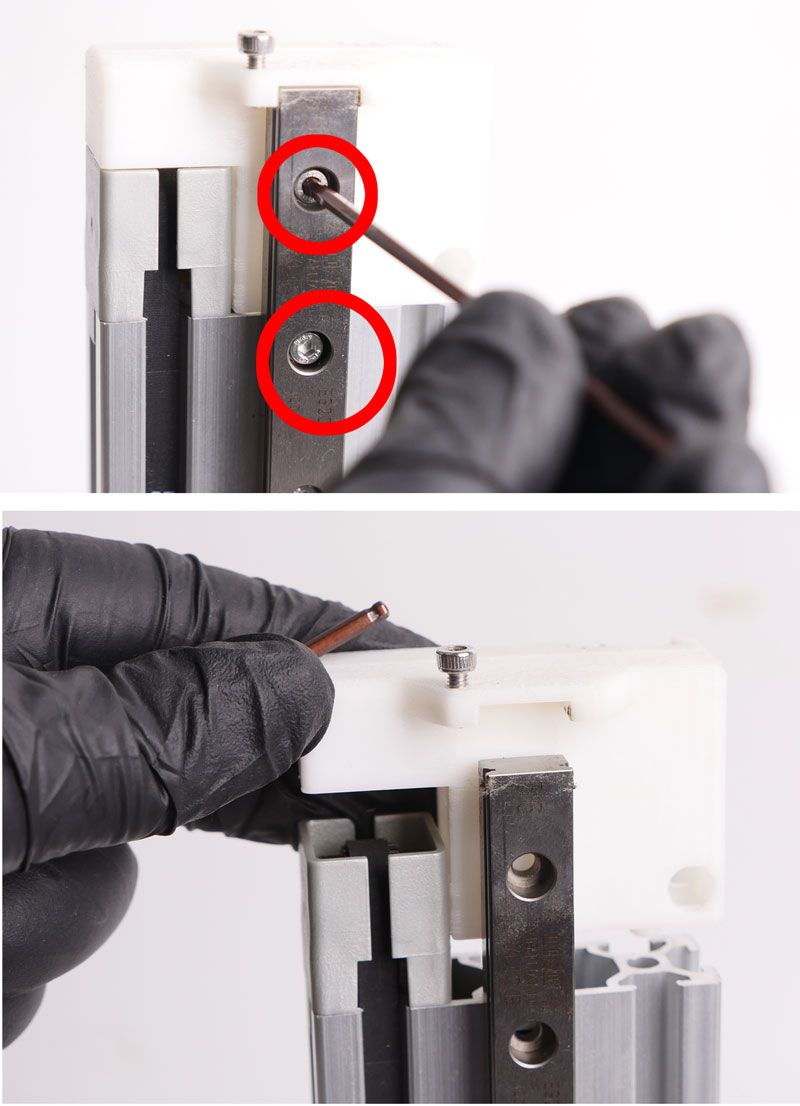

7.1卸载z帽

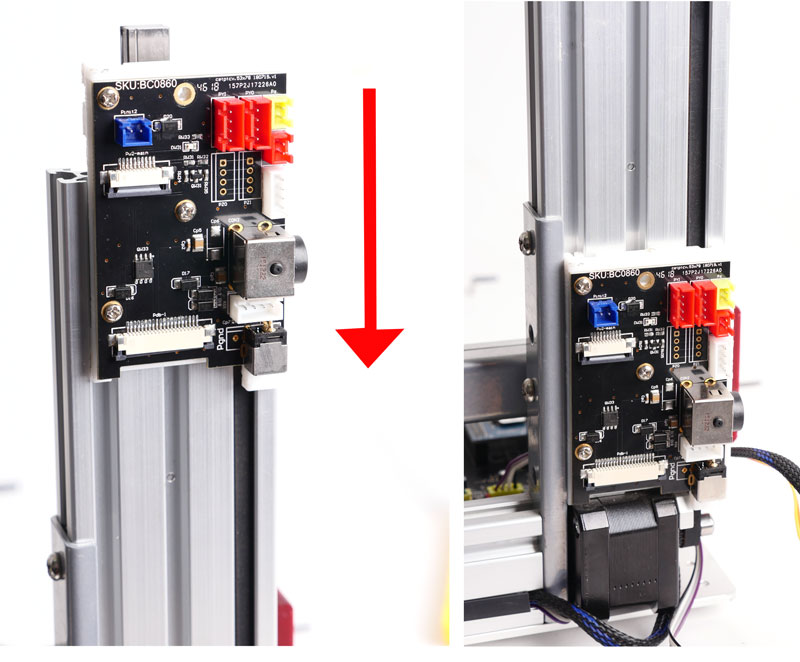

7.2将延长板滑动到挤出槽内。

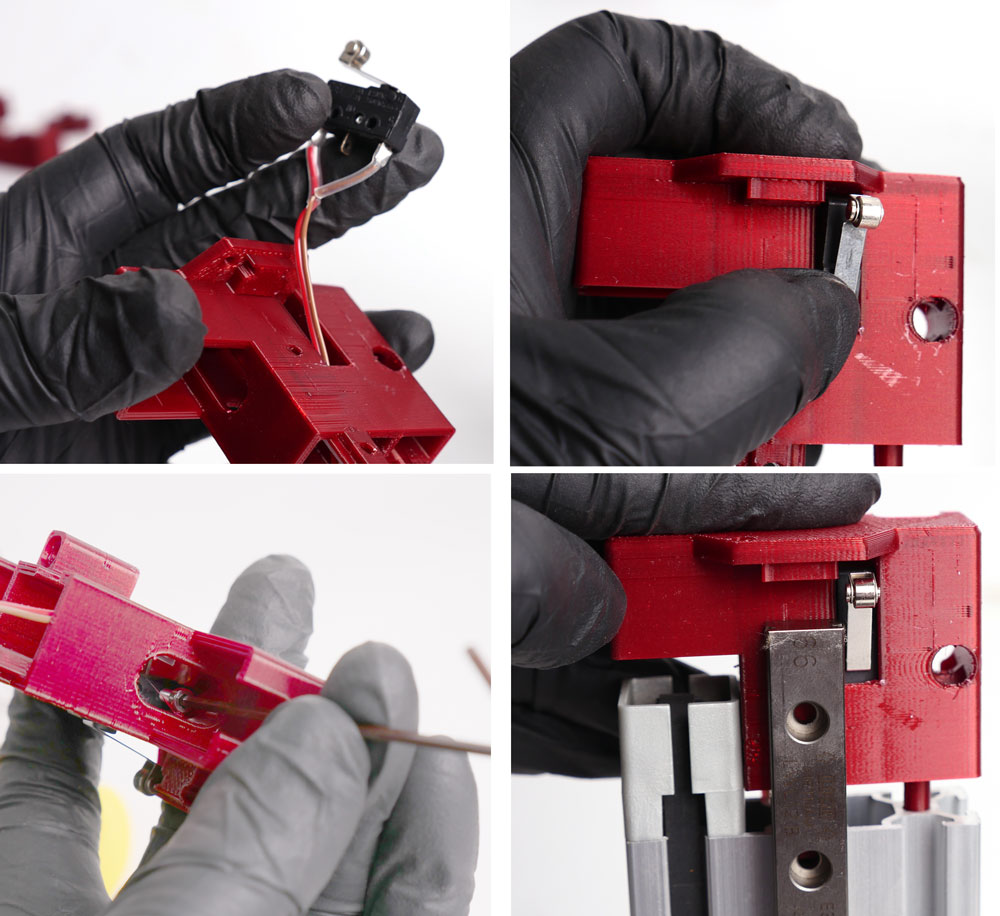

步骤8.安装MK3 Z轴帽和限位开关。

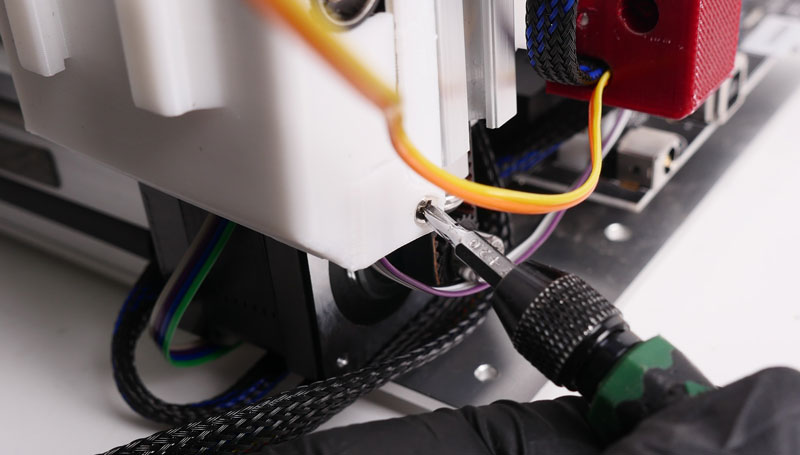

8.2安装Z轴限位开关。
步骤9.连接电缆

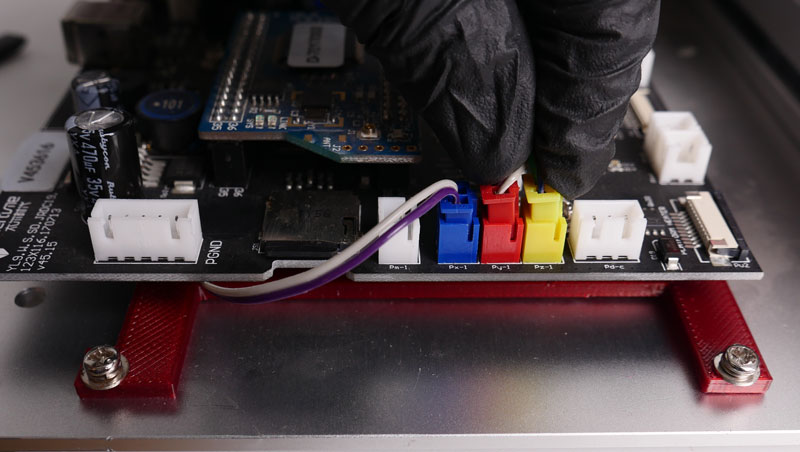

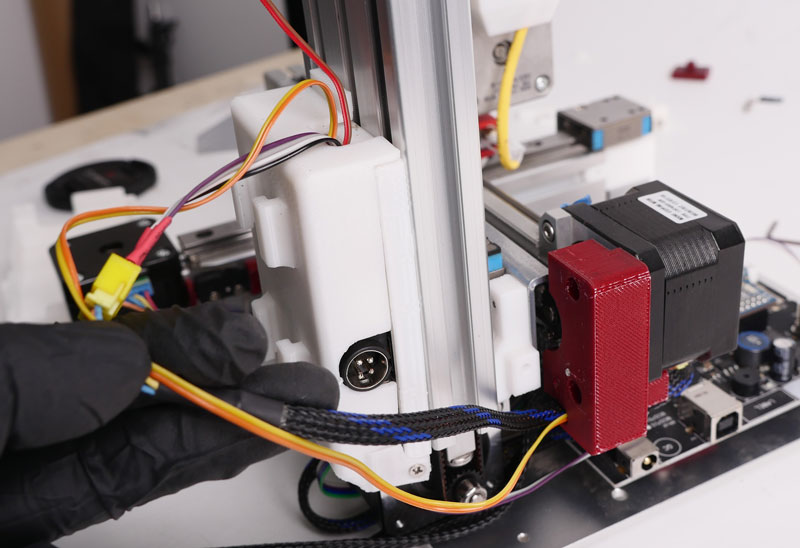

连接接线板的z型限位开关和y型限位开关。按照颜色。

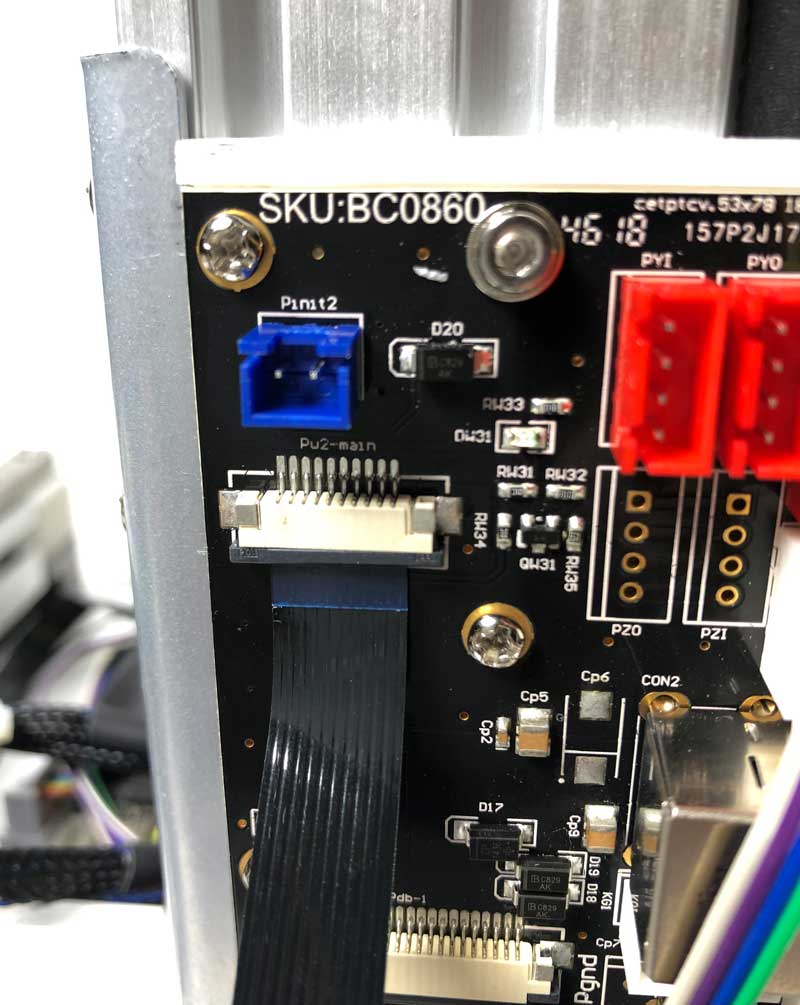

9.2连接限制从分机PCB切换到主板上，使用附带的中继电缆。
9.3连接从分机PCB到主板上的电力电缆

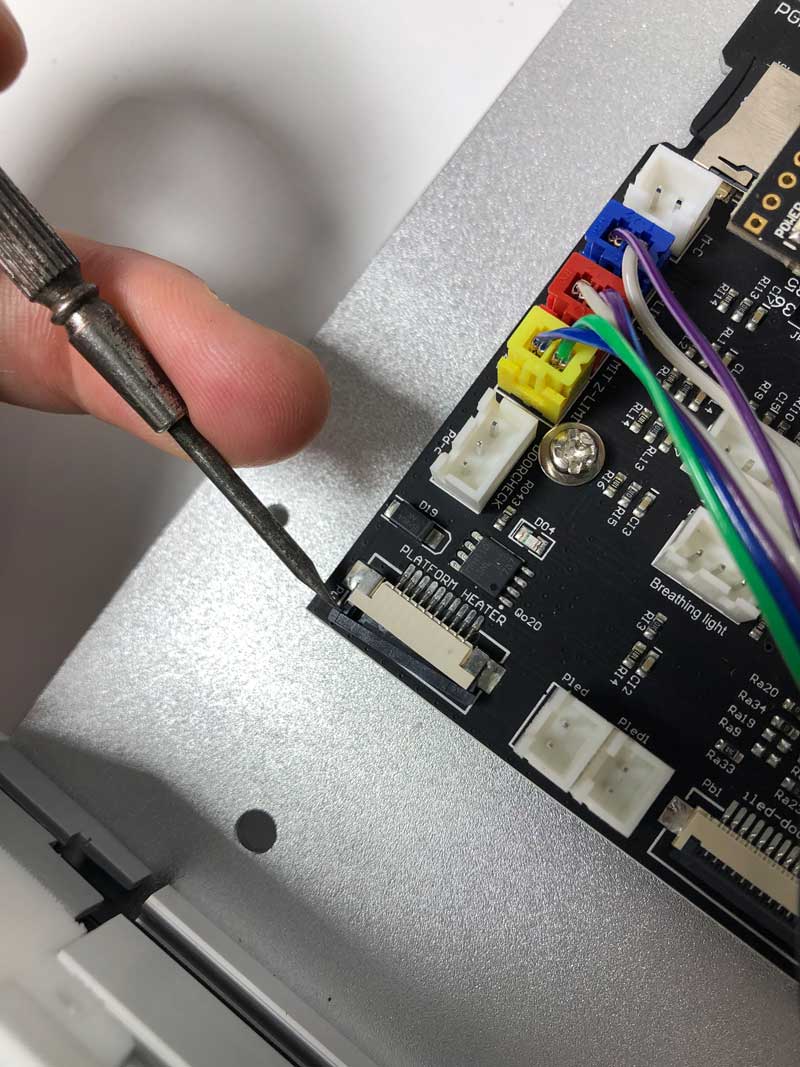

9.4松开用于带状电缆连接器（标记为“平台加热器）。将电缆插入连接器中，金属销面对主板。

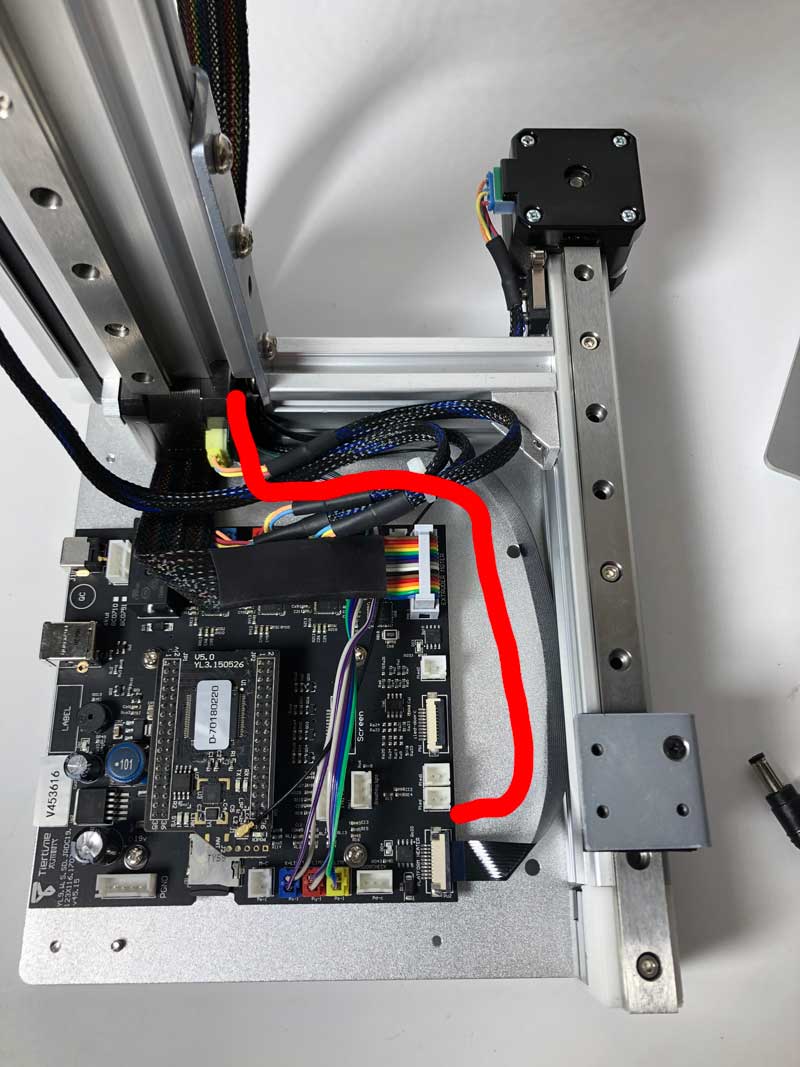

9.5将电缆折成如下红线所示的形状。
9.6将带状电缆穿过电机与z轴支架之间的空间。
将电缆向上折叠并插入连接器，金属插脚朝向延伸板。
这种带状电缆对加热床的温度控制和自动升降具有重要的意义。
第10步。安装无线天线

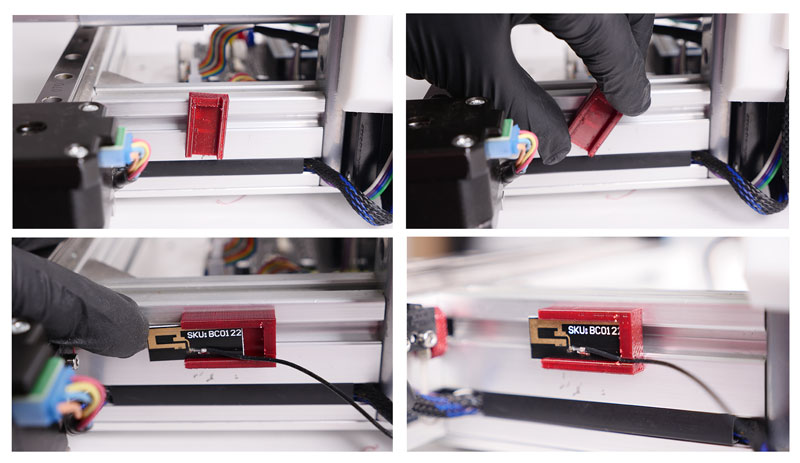

10.1将天线座插入机器背面的插槽中，旋转90度锁定到位。

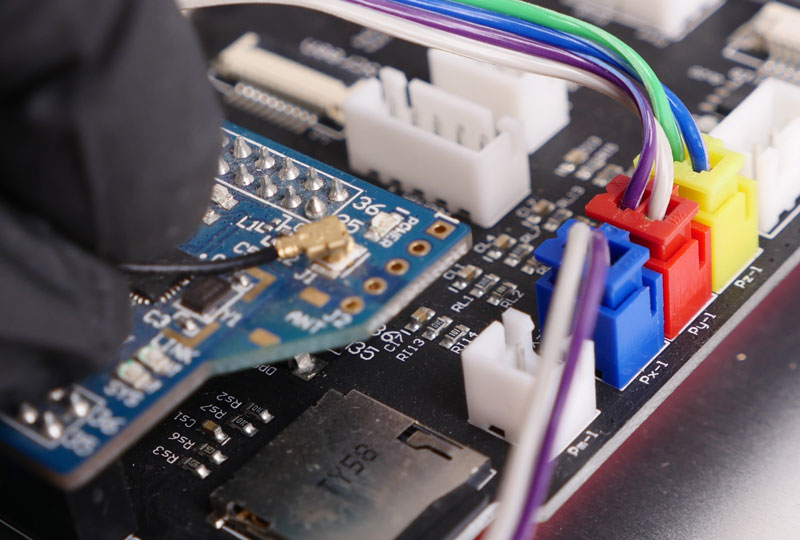

10.2将天线插入支架，另一端连接CPU。
10.3确保电缆排好序，不要缠结。安装PCB盖。
10.4。锁住PCB盖。
10.5。沿着z轴锁定挤出机电缆
第11步。ROM更新：
之前该机的CPU使用的ROM必须更新，请参考以下信息来更新你的ROM。
| MK3标准版本ROM： | 鲸鱼座S7NTC_R_180524 MK3-STD.ROM |
| MK3扩展版ROM: |
注释
8的评论
mk1也能用这个试剂盒吗?

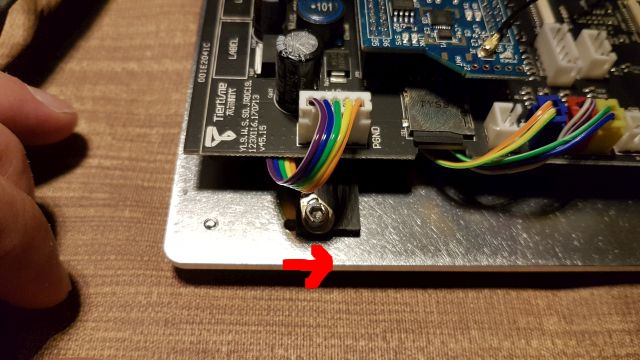

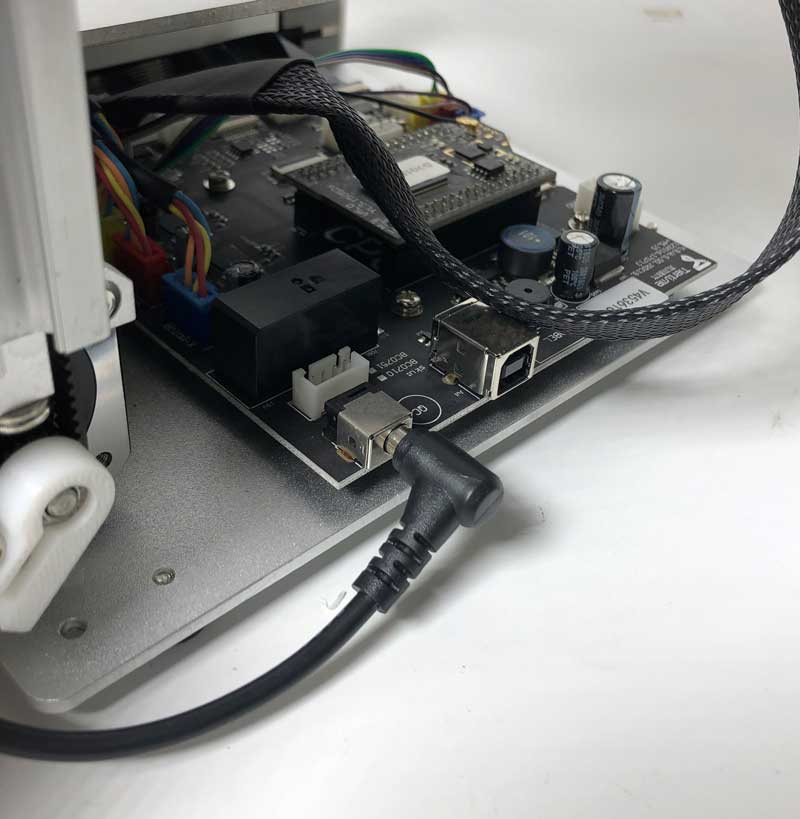

我已经安装升级问题：在套件项目5和7从上面的规格不同;接地线是不同的（没有5路插头附接到PCB），并且如果黄铜支座被安装在主板适配器上如上所示的USB /电源插座将不会对准的情况下的孔 - 它看起来像板或者需要直接安装到适配器或支座需要被移动到在底板新钻出＆螺纹孔，并弃去该适配器。我将提交支持请求 - 不知道这些意见进行监测。
Tiertime会为Windows发布签名驱动程序吗?
我已经完成了硬件升级，但是现在不能升级ROM，因为Windows没有正确的驱动程序。我试着从网站下载驱动程序，但这些仍然没有签名，因此不会安装。
关闭寡妇安全功能，以强制安装是不是一个理想的解决方案。
喜的试剂盒具有不同的错误：
1.3d打印的零件不ok
https://support.tiertime.com/hc/article_attachments/360042023454/upgrade_parts.up3
Z轴，我不得不使用原来的上限，以便为挡块一个洞，因为从我的打印机线性导轨似乎是短（黑色部分是从上面（没有适合的链接新建一个）。
在安装主板时，它是太靠近底板边缘，这样我可以不把盖子重新打开。因此，我HAB钻在底板4个更多个孔到主板移位大约5mm到中间。
安装所有硬件后，我闪与CPU
https://support.tiertime.com/hc/en-us/article_attachments/360042033694/Cetus_S11NTC_R_180524_MK3-EXT.ROM
似乎工作…但是…硬件Init开关不能工作了!!
通过软件的Init和endstops都在工作。
但这还不是全部!!
当我想打印第一次(alfter平当然)喷嘴首先清洗(一条直线)，这是ok的。但当开始第一个筏层线的喷嘴似乎挖掘到印刷床。
y和z轴移动同时放。
https://youtu.be/xE2j11haqVQ
所以我不知道错在哪里，我需要支持
我与底盖同样的问题。这是唯一的解决办法？印刷是好的，但。
这对我很有效:主板适配器板（混音）
并且:我直接将电路板安装在适配器上。
看来他们忘记从PCB上移除v槽边缘轨道了。用钳子小心地把它们取出后，PCB就完美地与原来的适配器合在一起。
我不能得到任何工作后，Rom闪烁尝试。它只花了1秒，所以我不认为它闪现了新的固件。有人知道吗?
