要求:
1.必须安装扩展PCB，详情请参阅本文:
2.合适的电源。用户可以选择购买aTiertime Store提供220W(输出24V, 9.16A)电源或使用有足够电量的24伏第三方电源。
安装:
步骤1。将加热后的构建平台安装到x轴上:

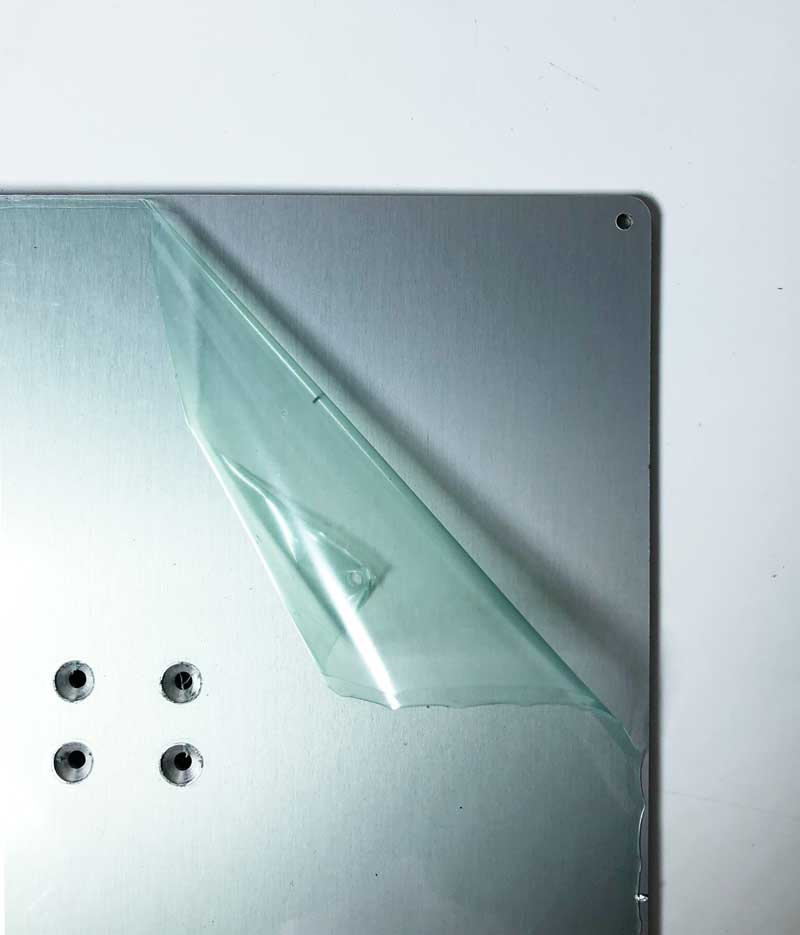

移除保护膜
将加热平台安装在x轴直线导轨滑块上。
步骤2。连接带状电缆

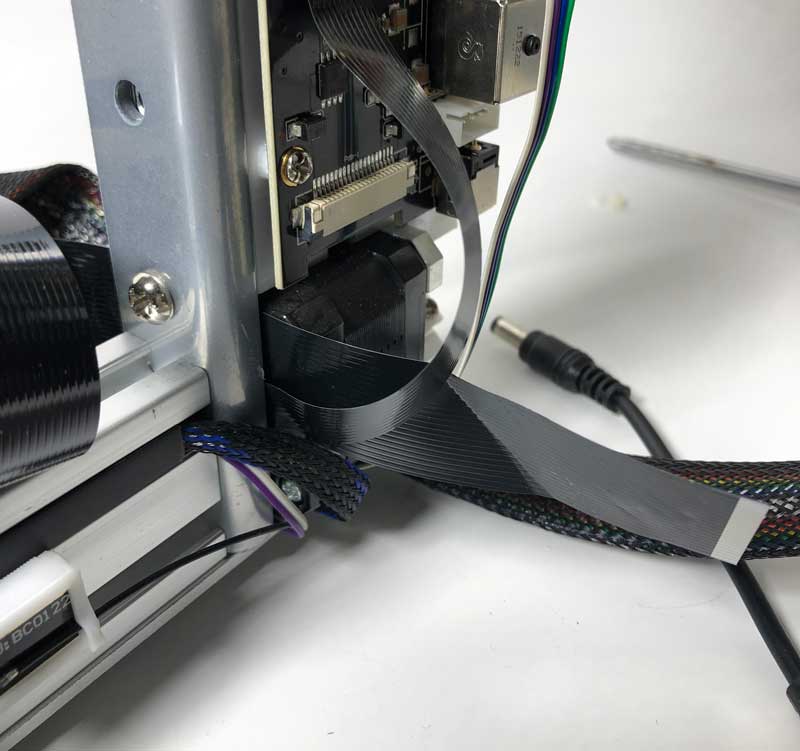

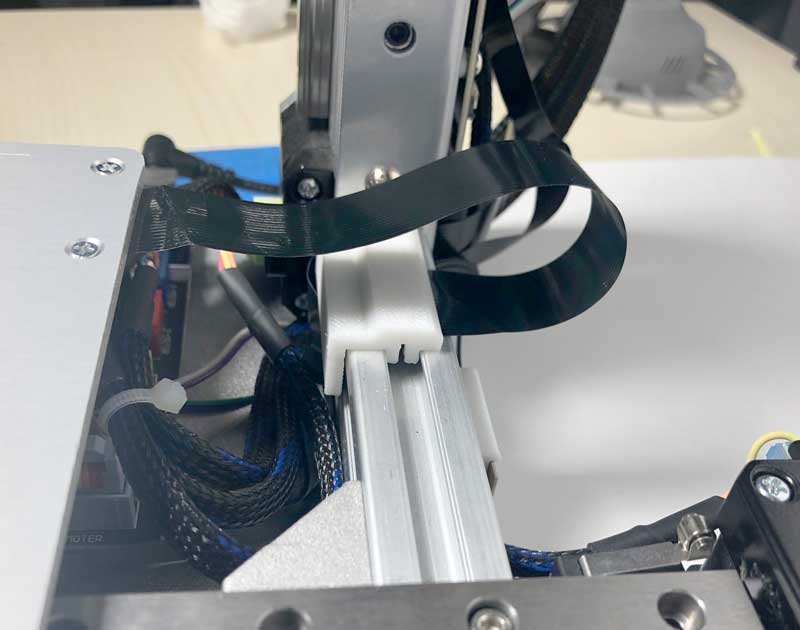

从加热床通过z电机和z支架之间的空间插入带状电缆。

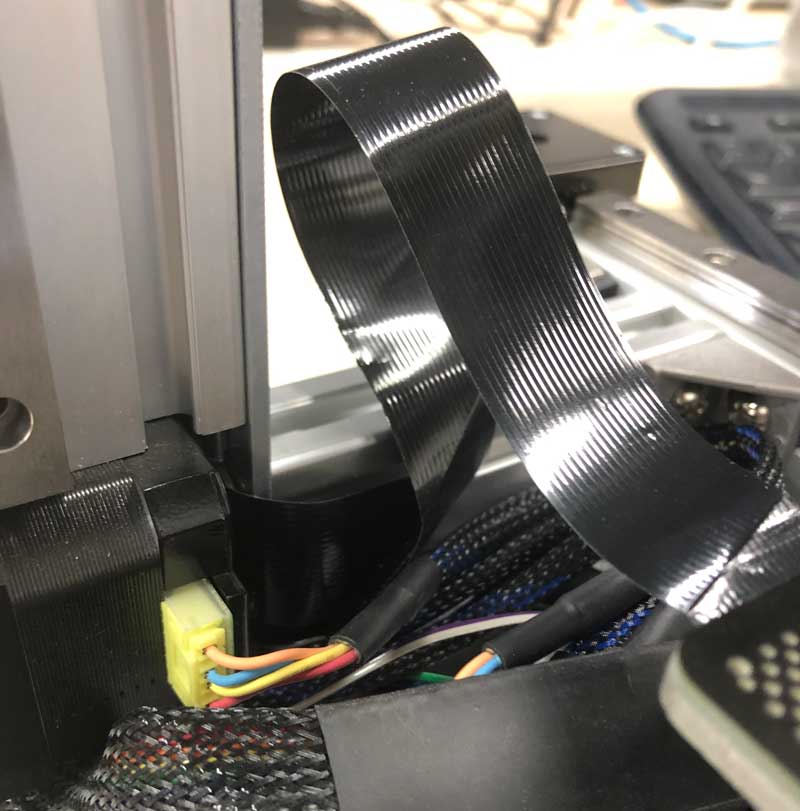

在另一边，像这样折叠电缆。
将电缆潮压入挤出槽，锁紧电缆。

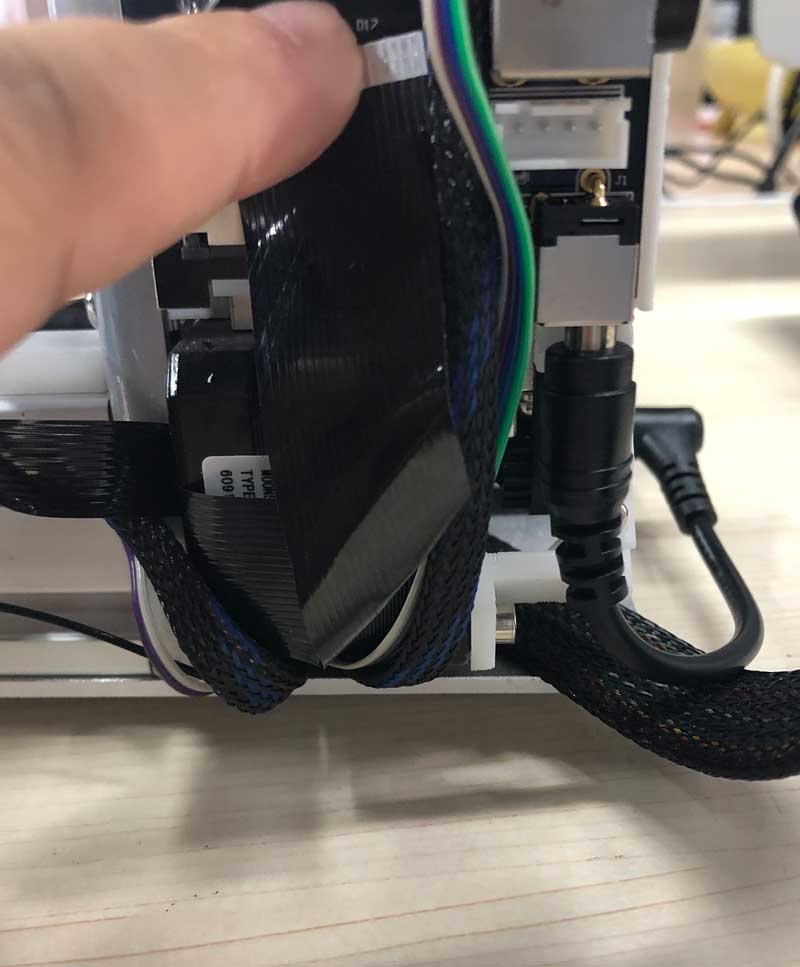

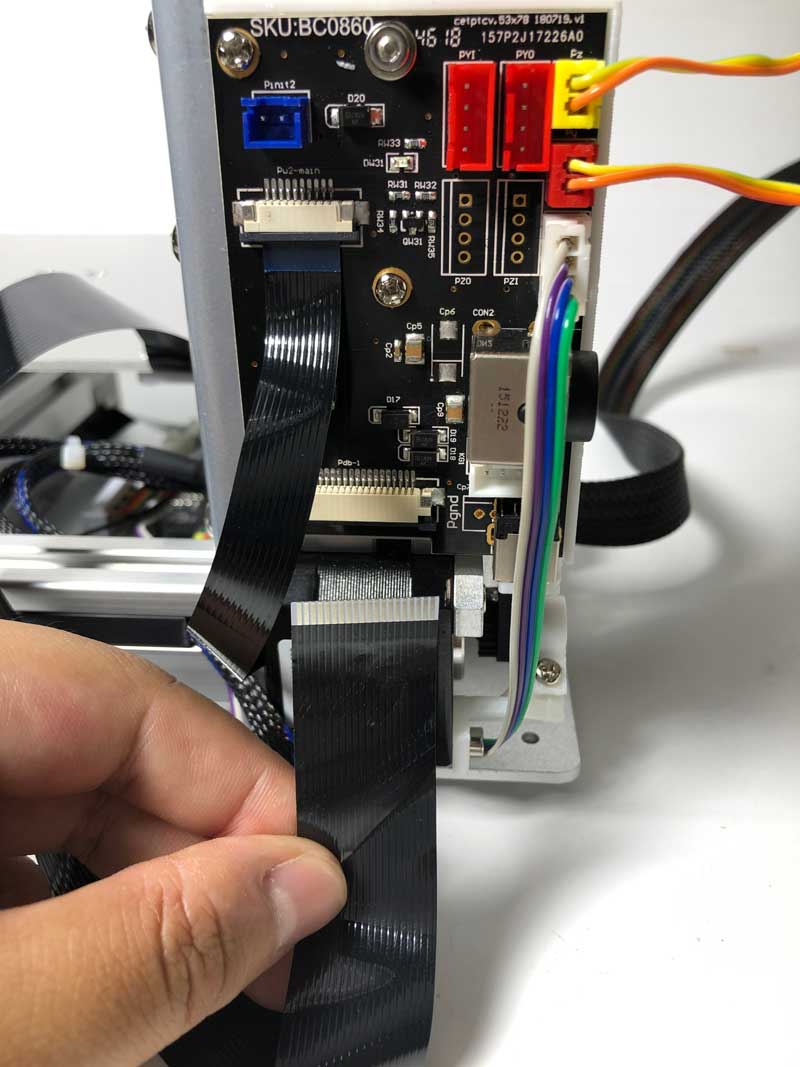

在延伸的PCB边折叠带状电缆，使其金属引脚向外(对PCB)。

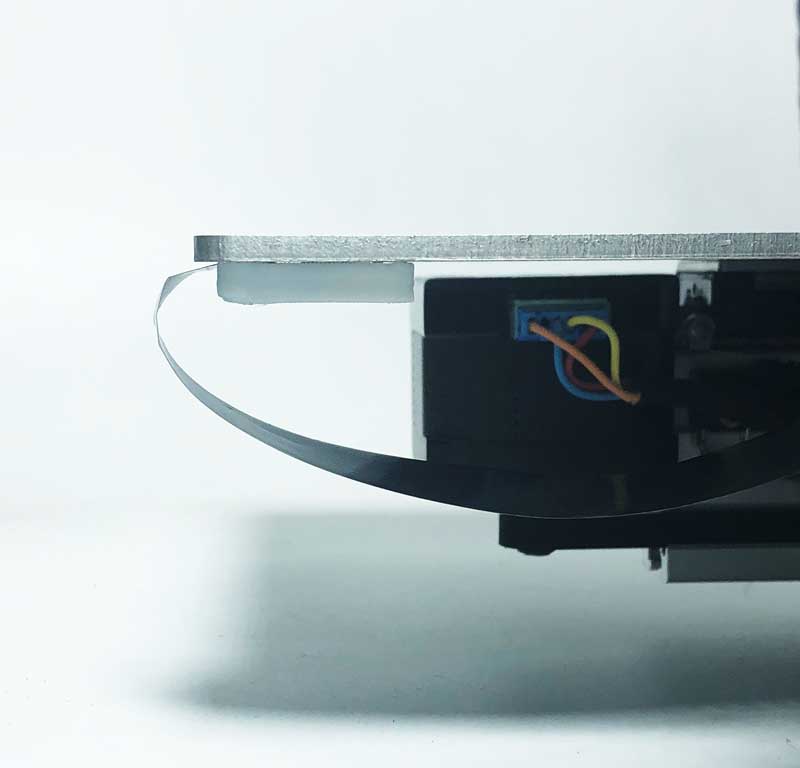

将平台向后移动到X轴的末端，确保带状电缆没有被拉伸。

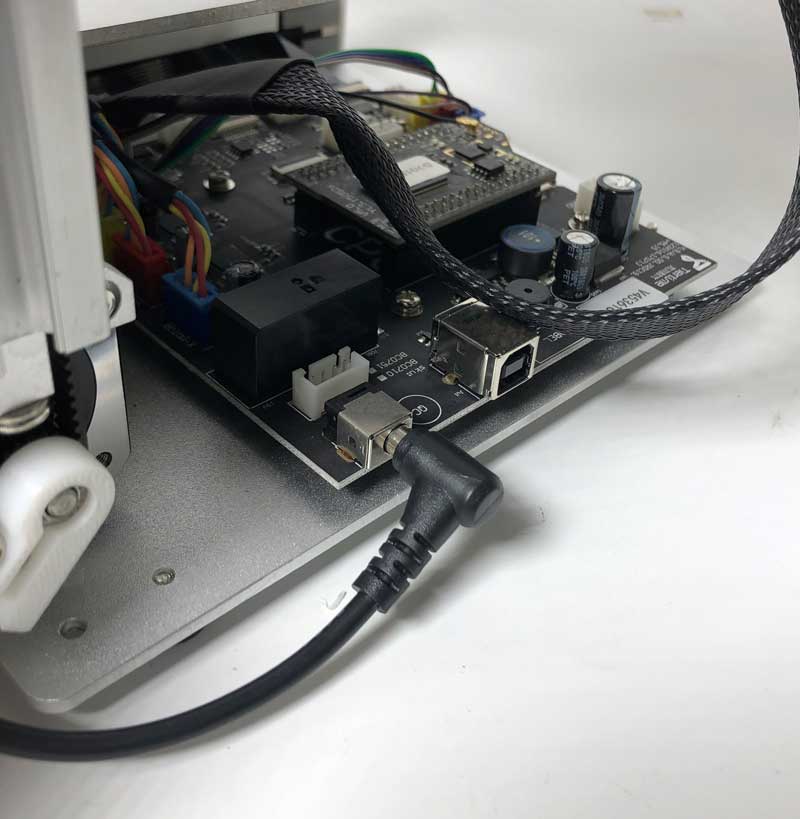

步骤3。连接电源线到主板。
原有的90W电源不足以驱动加热床和打印机。因此用户需要有合适的电源来支持升级。新的电源将连接到扩展板，以推动加热床，同时连接到主板，以推动机器的其他部分。

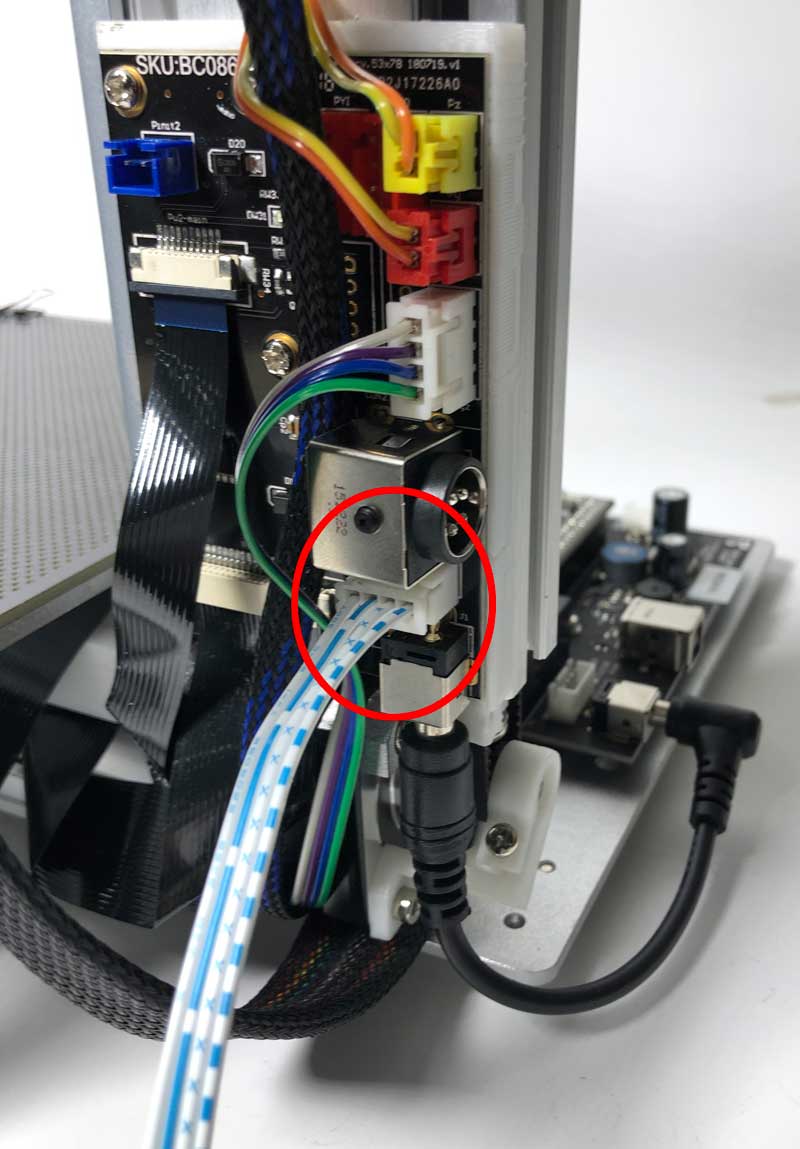

4引脚电源连接器从第一时间起与220W电源一起使用。下面白色标记为使用用户提供的第三方电源。

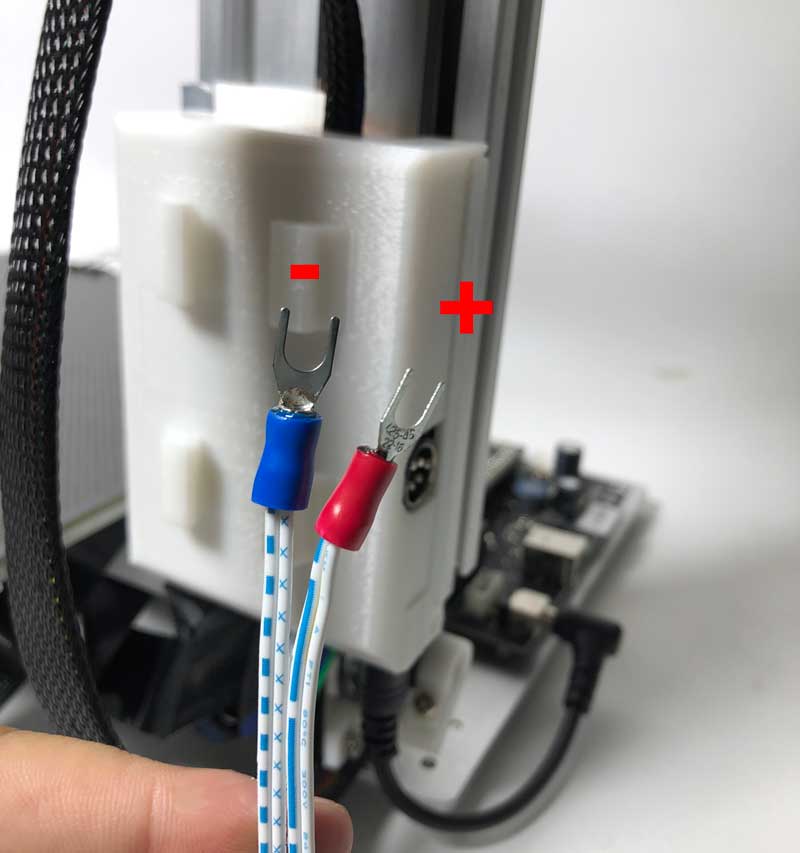

在电缆的另一侧焊接叉形端子，方便连接到第三方电源。它要求功率输出为24V。
第四。放在印刷板上。

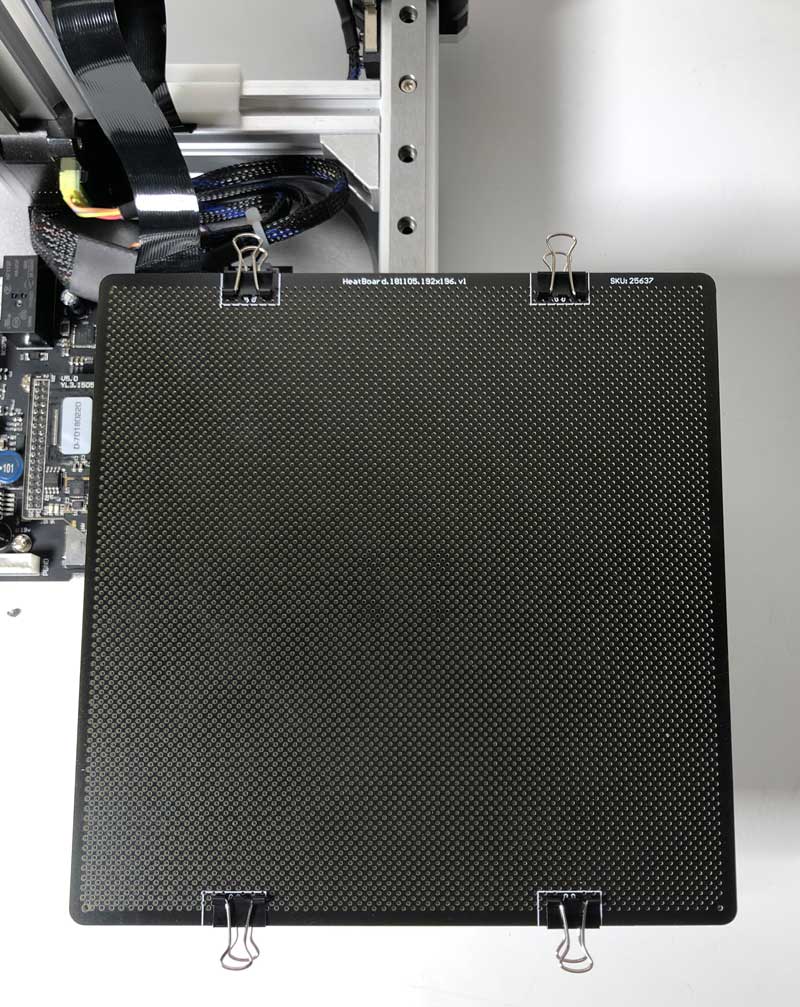

印刷板上打了孔。它可以夹在heate构建平台使用提供剪辑。
穿孔印制板对于打印ABS、PC、PP等材料非常有用，因为它可以使打印物渗入表面，从而提供牢固的附着力，防止翘曲。
评论
6个评论
因此，白色电缆取代了黄色连接器。如果买一个第三方的电源，我本可以省下40美元左右，但我觉得Tiertime提供了很好的支持，所以我会买220W的电源模块，给他们多一点生意。: D
感谢这个详细的指导，它回答了我的大部分问题!
我还有一个要安装平台的新支架的问题(这是包的一部分)。我想它的耐热性和/或吸收性能比原来的那种更好。
我的问题是折叠上的小凹痕(看起来是故意的)不允许它均匀地和牢固地附着在导向块上。下面是否应该有一个垫片来弥补凹痕，同时也能隔离引导块的热量?
Semi-fastened螺丝:
牢牢地固定螺丝:
我设计了一个简单的1.5毫米厚垫片来弥补导向块和支架之间的凹痕。它工作得很好，我希望也是长期的。你会在这里找到模型:https://www.thingiverse.com/thing:3672758
对不起，有缺陷的部分，它应该是平的表面。我们已经发运了一些这些，任何人得到的部分，不适合可以联系我们更换。
谢谢你杰森!刚刚通过邮件联系你。
抱歉，我又把这个捡起来了。几个月前，我收到了一个替换的支架，但它与打印机最初附带的那个一样。安装支架，随之而来的热床升级是相当不同的，材料明智和与切断。我想知道，但没想太多。
现在，我刚刚浏览了Tiertime商店的一些部件，我偶然发现了热床升级产品，产品照片显示的是完全相同的支架，凹陷的位置与我收到的热床升级订单(https://shop.tiertime.com/product/heated-bed-for-cetus-mk3-china-stock/-我不记得当我订购时这些照片是否存在)。我现在有点糊涂了，这个在侧面有切口和凹痕的支架是用来加热床的吗?(可能是由于热的原因)和我应该如何安装它平在引导块?指南完全跳过了这一步。
