扩展PCB为鲸鱼座MK3第4章安装指南

延伸PCB需要添加加热构建平台和True触摸自调匀整探针。如果你要添加这些升级，请先阅读本指南。

用户还可以感兴趣下面upradges：

1.真触自调匀整探头

2.加热构建平台。

工具需求：

1. M3六角扳手

2.菲利普螺杆驱动

3.剪刀

扩展PCB译注：

步骤1.打开并移除机壳

在机器的底部卸下4个螺钉。

拔下电源线和初始化按钮电缆，抛开外壳。

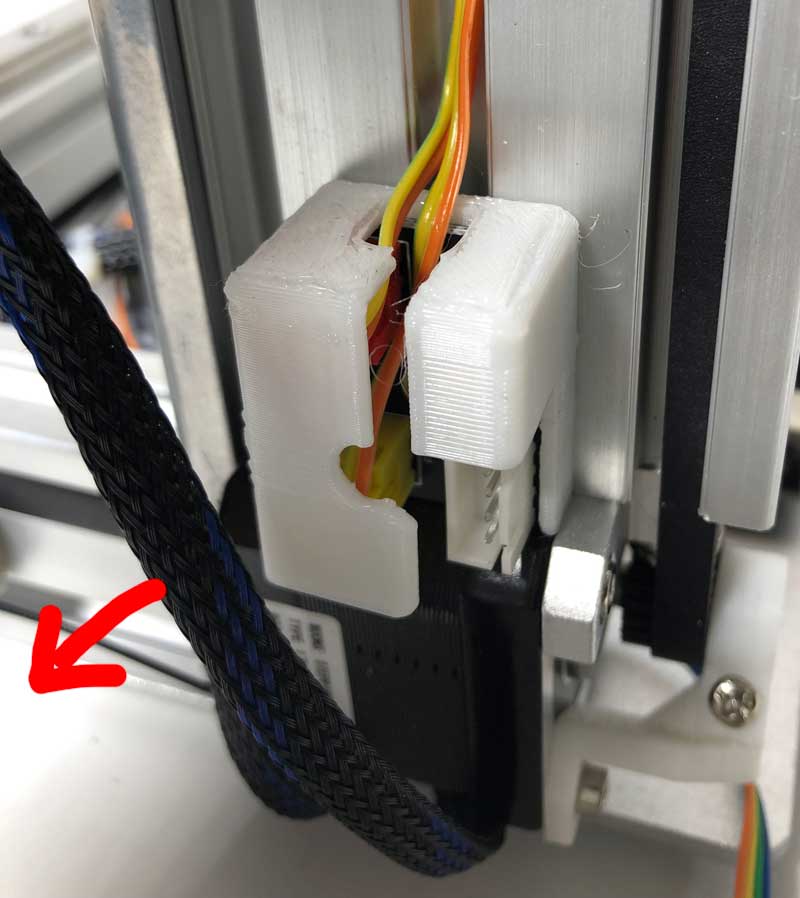

第2步。松开电缆

删除电缆潮和槽盖

拔掉YZ-限位开关电缆和松开Y电机电缆。

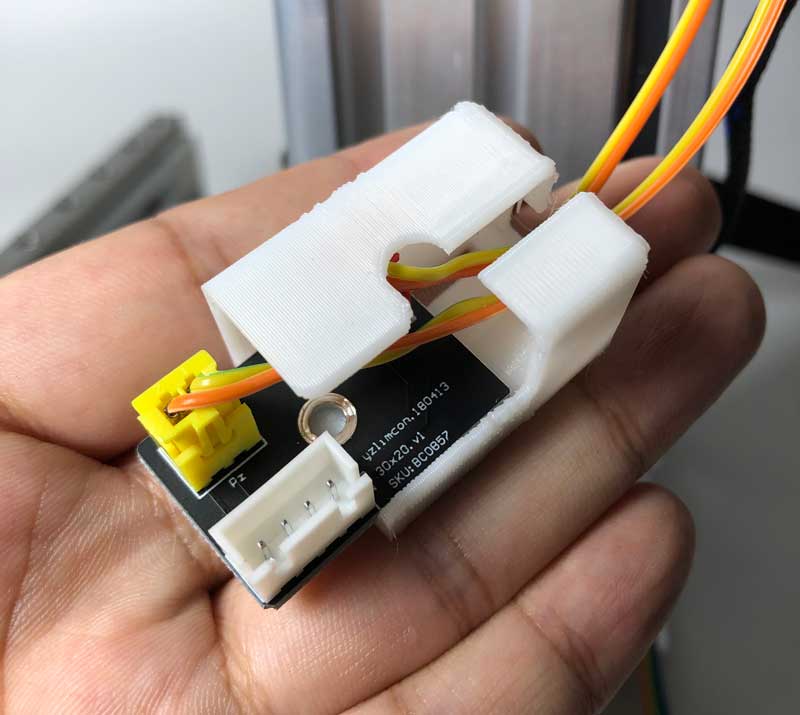

第三步。删除适配器板

第4步。删除电缆潮，接地电缆和Z轴帽

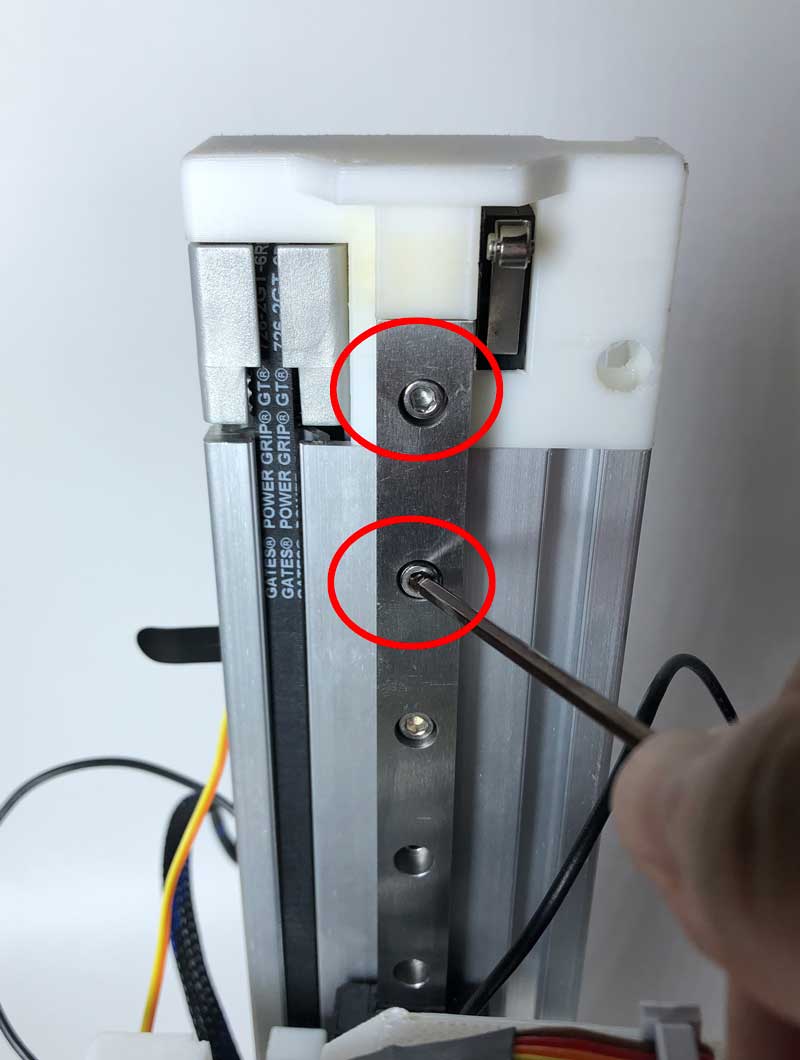

卸下电缆潮和接地线。

拧下顶2螺钉以释放Z轴帽。

向上拉帽。

清洁粘合剂残留物。

从供以后使用的插槽中取出T形螺母。

第五步。安装扩展PCB

幻灯片扩展PCB的背板到挤出插槽，PCB应该安装在默认的背板。

向下推动PCB到Z轴的底部。

插入先前移除T形螺母背面的插槽（未示出），并重新安装Z轴帽。

重要说明：电缆连接到PCB，第一追溯和删除原始Y-Z线之前。该电缆将不再使用。

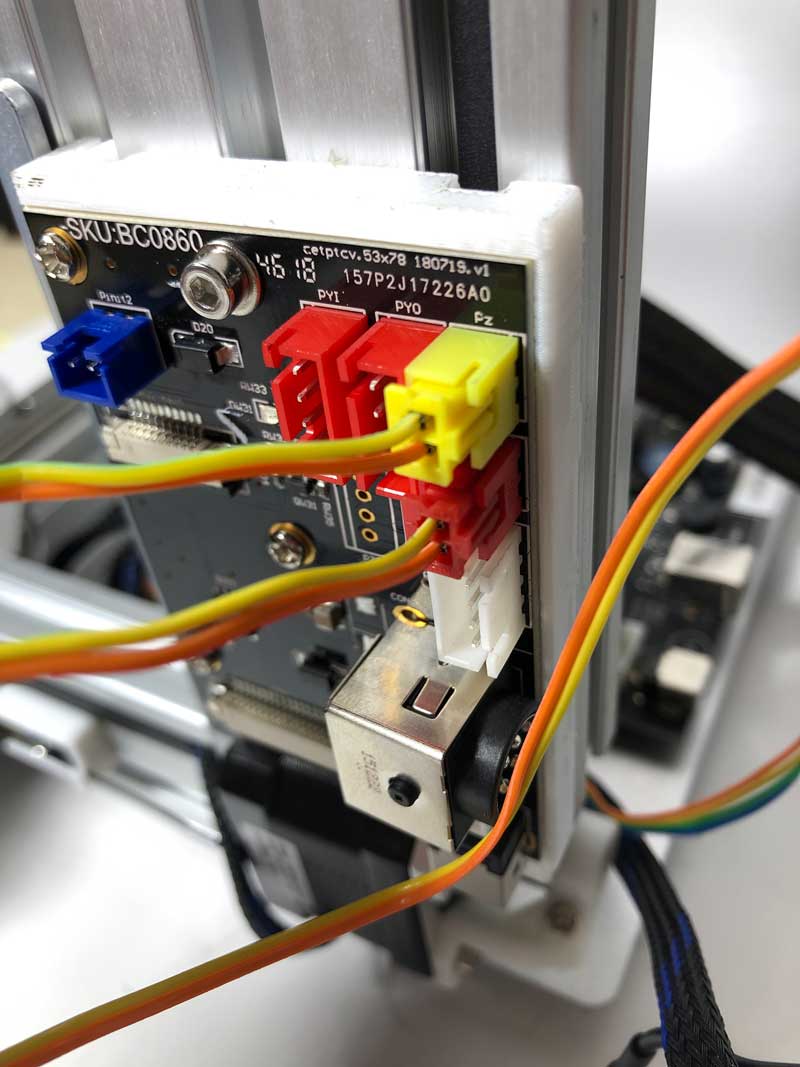

第六步。连

插上Y和Z限位开关电缆从轴线成相应的连接器，只要按照颜色。

发现在extesnion PCB包的新的Y-Z限位开关电缆（4针，在另一端分支为2个连接器），并使用电缆来扩展PCB白色插座和主板上的限位开关连接器之间的连接。

松开用于带状电缆连接器（标记为“平台加热器）。

将电缆插入连接器中，金属销面对主板。

折叠线插入形状像红线如下所示。

通过电机和Z轴支架之间的空间中插入带状电缆。

向上折叠电缆并插入到连接器，朝向扩展板相对的金属销。

该带状电缆是加热床升级和自调匀整的温度图控制很重要。

此步骤后，取决于您所购买的升级，你可以安装：

1.真触自调匀整探头

2.加热构建平台。
