本文旨在为扩展板的安装提供一些详细的指导，解决扩展板安装后经常出现的一些问题。
我们将专注于安装和安装了扩展板后限位开关故障在电缆连接上。
扩展板的安装。
第1步。确保打印机处于关闭状态，对意志电力安装可能会导致短路和破坏电子设备。首先请参阅指导影片完成视频第3步，删除原来的PCB和电缆并安装扩展板。

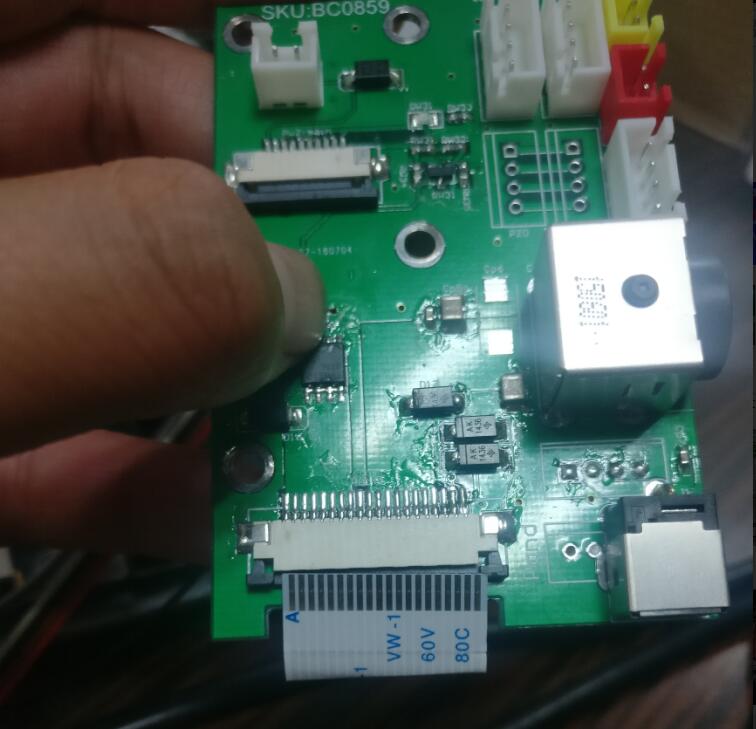

第2步。插入小FFC电缆的一端与连接器上的主板，插入另一端连接到在延伸板上的连接器，请注意，插入电缆，确保电线露出侧面向下。
第3步。堵塞Y和Z轴的限位开关的电缆连接器对扩展板相应的颜色的连接器。
第4步。最重要的一步，这一步是错过了在视频，
插入限位开关驾驶室勒连接器从主板（与Y和Z极限swithc电缆组合白色连接器）发起。

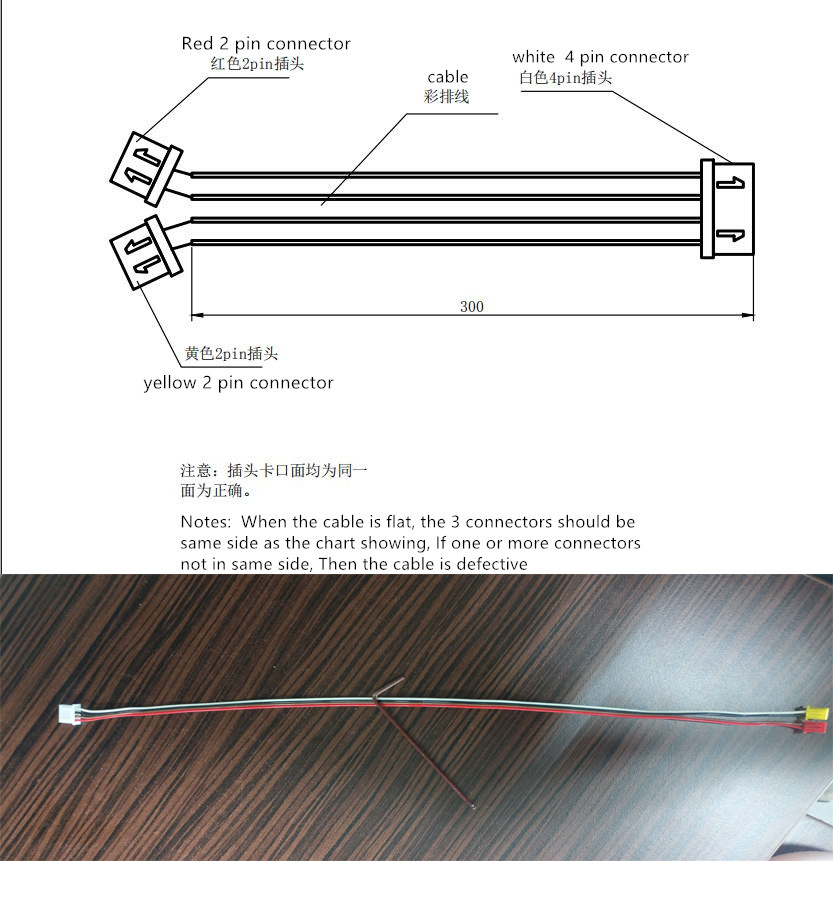

电缆被如下所示，它应该包括并安装在原机，但与扩展PCB当使用电缆可能是故障。
插入电缆前，请检查电缆是否有故障，对于一些电缆用连接器在出厂反向接线，这是有缺陷的，当与扩展PCB使用。有缺陷的电缆可以与原来的小的PCB板的工作，但不与扩展板，它会引起限位开关不能被上Y和Z轴触发。这初始化打印机时的手段，z轴不会停止，并将继续即使达到端盖和造成初始化失败移动。
出现这个问题的原因，是在放开扩展板之前，小PCB会在任何极性的限位开关上工作。所以这并不重要，如果连接器是正确的或不，但当连接到扩展板的极性是重要的。
这就是为什么你可以找到限位开关可以与原来的PCB，但不与扩展板工作。对于一些早期的买家可能有这样的问题，请联系我们的支持团队得到一个新的，正确的有线电缆（或自己，你可以简单的反向线）。我们在以后的扩展板套件增加了该电缆，安装扩展板，所以当，使用新的电缆。
后确认电缆好，两个2针连接器连接到相应的主板上的连接器和4针白色连接到扩展板的白色插座。
步骤5，最后的电缆连接如下图所示，不要改变步进电机的电缆，使其保持在原来的位置并插在主板上，不需要与扩展板连接。
步骤6中，然后参考视频以完成安装盖和其它部件的组装。如果你需要使用的加热床，请确保加热床FFC电缆需要被插入到扩展板与露出的电线面朝上。
评论
25条评论
感谢您约书亚为这个伟大的教程！
嘿约书亚，为什么我的包没来一个新的传输电缆，我用原来的PYZ白色连接器和仍然有效？
@Arnold,
因为我们已经派出了一些扩展板没有电缆内部对欧盟和美国的仓库前，我们意识到这个问题，所以一些早期买家可能没有看到包里的电缆，但我们增加了它以后，未来买方将看到电缆，如果您没有它，请联系我们获取一个。
@Joshua，不，我没有得到一个。我还没有拿到黄色的电源适配器，但我认为，如果你订购220W电源它不包括在内。但是，为什么与股票电缆的工作我的扩展板？
@Arnold
是的，在新的包装，我们取消了黄色的电源适配器，过了一段时间，在这段期间我们在包中添加的极限线，因此订单，可以在封装内部没有电缆，但更多的订单将随之而来。
并非所有但多数原有电缆与扩展板可以工作，但他们中的一些不能，那么就需要更换新的电缆。
@Joshua，我很幸运呢！一切正常：d
@Arnold,
是啊，你是如果原来的电缆工程的幸运！
嗨约书亚，
感谢您对扩展卡的更详细的说明。我正在挣扎是要弄清楚如何正确安装加热构建板。旧指南公测板不适用/转移到新的模式。如何FFC电缆连接是从这里本指南明确。
我有剩余3个问题：

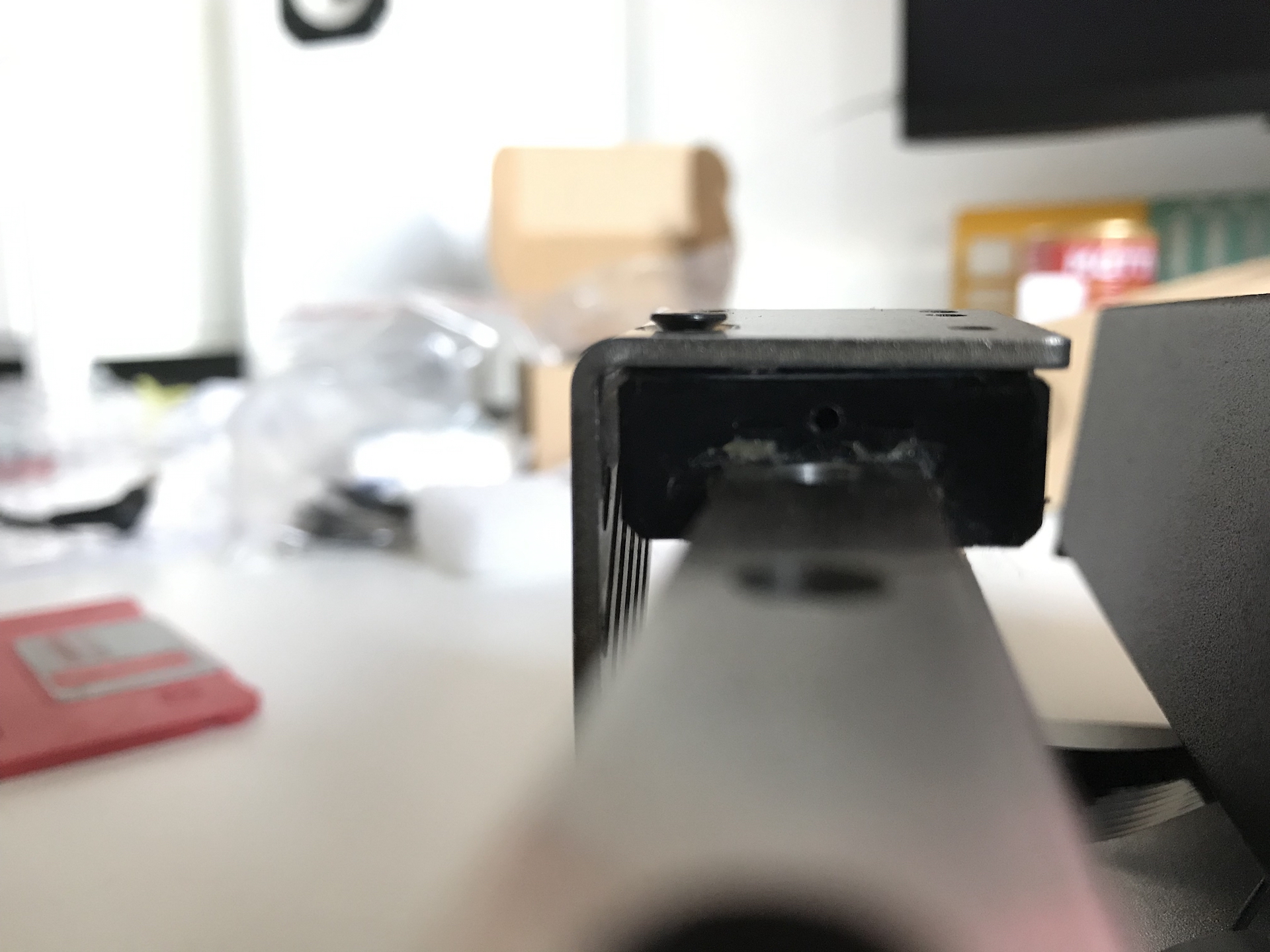

1.我想知道直线轨轴承块的板的新安装情况。在我的情况下，不可能坚定和均匀地安装它。要么是有间隙，要么是角度不对。因为在折叠的地方有凹痕(见照片用半紧固螺丝)。它是必需的吗?是我的错误吗?
编辑：下一张图片是与紧固螺钉，这导致在倾斜支架：
2.什么是印刷部件的目的是什么？他们去哪里？
3.带有两个可旋拧连接器（红/蓝）的电缆是一种替代动力源，如果不使用Tiertime 220瓦电源，是吗？
谢谢！
@superhans，不使用支架半安装在所述线性导轨块上，我无法想象需要一个凹痕如在照片。但愿它没有改变在引导块的线程。
如果你有一些不掉毛纸巾，擦拭请导向块，其中它满足了铁路和清理灰尘等聚会的两侧。另外，你有一些非常轻油，如缝纫机油或头发剪线油经常包括维修说家电。没有太大的是需要的，但应该在导块每5-10小时印刷的上侧槽加入。他们说，他们是自润滑，但我的引导块上的凹槽变得干燥频繁。
看起来像那些印刷部件附加到尖括号的顶部(凹痕)，所以他们可能是夹在建筑板和尖括号之间。
我将有一个快速浏览一下安装指南吧。
感谢您寻找到它布伦特！肯定会申请您的维护提示引导块。我有这样的部件没有现成的经验，所以任何指导都是欢迎的。
关于黑色螺丝，不用担心，这是原来的。该照片是有点误导。我能紧固螺钉更，但力将支架相对向上倾斜，因为凹部的螺钉的。（编辑：我更新了我的后上方，包括倾斜状态的照片）
仍然不确定的打印部分。照片上的正确的具有相同的剪辑作为扩展板盖板的基础上，该卡入挤出棒。也许这只是应该是沿Z轴电缆导向。在一个有孔，仍没有任何线索。
这是新构建加热板底部的照片：
编辑：关于夹层理论，我尝试了几个位置，但它并没有真正意义的我。为了更好的角度，我包含的照片。首先，我认为这将是一个间隔，但它太粗。
我注意到什么看起来像一个缺口的直线导轨，左侧朝提交的第一张照片铁路的终点。我建议检查对在导向块符合轨铁路的任何缺口或显著划痕。在轨道槽的任何凸起的划痕和/或刻痕可以很容易地吹胀的轴承，因为导向块和直线轨道之间的紧密公差。
我找不到任何文件，这将有助于-我的帮助，你，我建议等待从你提出的问题，支持听到，尤其是凹陷！
这架绝对是有缺陷的，我很担心“中的”引导块不是螺丝/螺栓的螺纹
没错，它看起来像照片上的划痕，但我只是紧紧配备了LED闪光灯光检查的区域，幸运的是这只是一点点灰尘钻进的画面，但感谢保持这种密切关注！
非常感谢您的关注，非常感谢!我将等待一个回应，将文件加热构建板升级为所有买家。
你能后的塑料部件与4个员额的挑靠近导块。
有雅，与线程。我是温柔的，并没有过分和线程看起来完美依然。有一个德国说关于紧固，大约翻译为“坚定的说到后关闭”螺丝钉。我尝试次数最多的应用是智慧:)
再次感谢，晚安!
编辑：这里用夹子印刷部分的照片：
是否有托架和加热叠合板之间没有绝缘？似乎会有太多的热量传递从被加热叠合板到引导块。要看看在引导块文件从制造商的安全工作温度信息...
这是一个智慧的大片段！
Alrighty，直到下一次......好旅程给你！
是的，你说得对，极端温度不会延长导向块的使用寿命。
哇，是啊，有没有看到单独的照片的关系...大声笑。OK，改变的建议，尽量别那部分推入任何不知情的漏洞！
K，抓住一些睡眠！明天将是...
会做，晚安你以后！
@superhans，左边有孔塑料前进到后部Y轴导向和通过螺钉固定一个。其他塑料具有角度是用于保护带状光缆的带状电缆保持件，宽槽是带状电缆导向。两者覆盖在旧的视频，你可以在这里找到 -https://youtu.be/stUvDT2asPI
感谢阿诺德，由于某种原因，我必须完全忽略了视频，虽然我寻遍常见问题/帮助部分，做了视频搜索，这应该带来了它。奇怪的...
吴季刚还发表了另外的引导刚才：
https://support.tiertime.com/hc/en-us/articles/360023857753-Installation-Guide-of-Heated-Build-Platform-for-Cetus-MK3
