11.模型校准 - 垂直校准（UP Studio 2.x）

在我们最新版本的UP工作室中，我们带回了最想要的功能，垂直校准之一。其主要目的是确保所有三个轴彼此垂直，以保证一致的高质量印花。

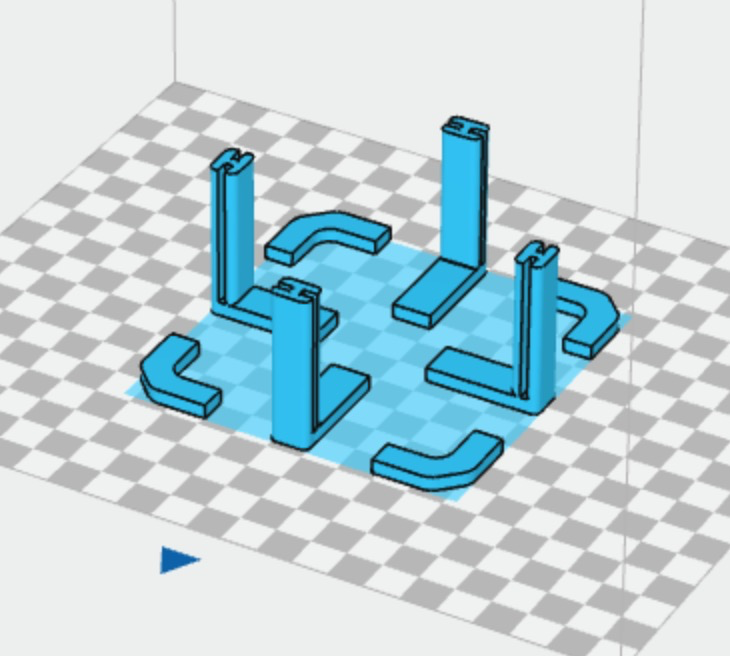

通过打印构建校准模型来实现垂直校准的工作室。

在继续打印模型之前，请确保完成以下步骤：

1. 使用该级别使用9点矩阵调平
2. 取消选中没有木筏
3. 取消选中不支持
4. 将层厚度设定为0.2mm或0.25mm

你不要需要调整模型大小以获取不同的打印机。

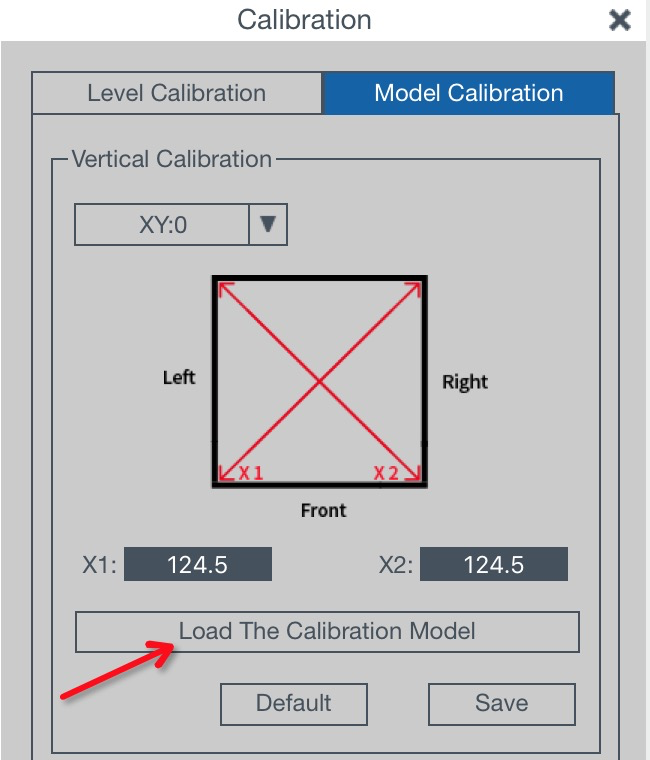

校准模型结束后，可以从机器中取出构建板，但不要从构建板上取下物体。在软件中，在模型校准下找到垂直校准。单击默认值以重置所有值在在编辑字段中输入任何新值之前。

执行X / Y测量。使用薄尺寸或游标刻度来测量模型的对角线长度从一个角到另一个角落，如下图所示，用于x1。然后，对X2执行相同的操作。

两个对角线的长度应为124毫米。

在软件中输入X1和X2的值。

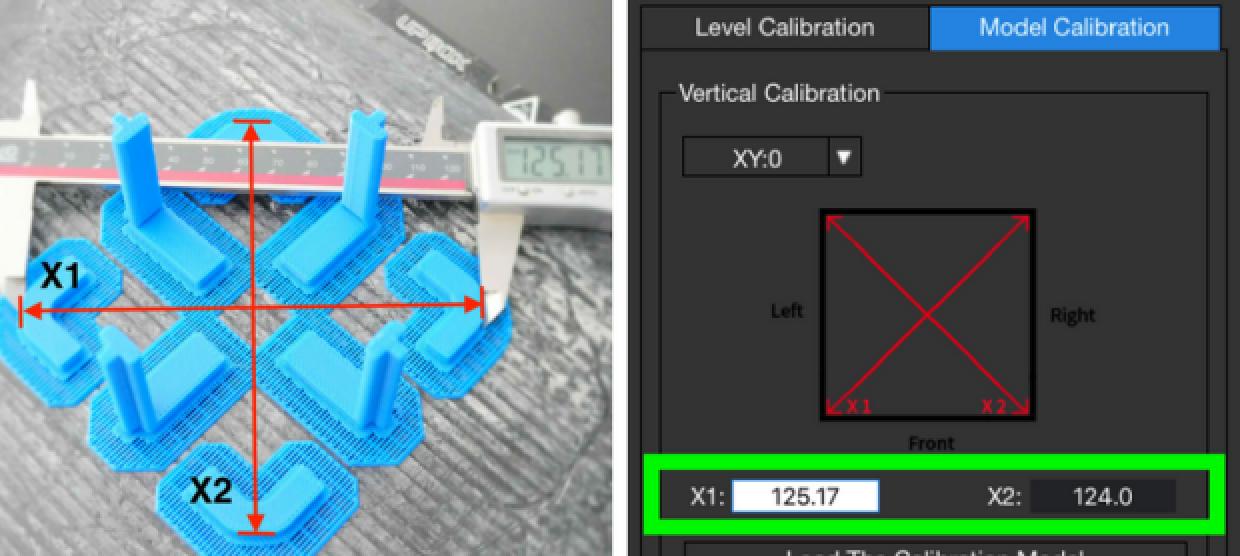

图1和2。测量并输入x1和x2

单击“确认”按钮以完成X / Y轴校准。该软件将将这些值舍入到最接近的十分之一。

单击左上角的下拉列表转移到X / Z模式。X / Z校准需要测量L形。首先，从中删除L形正面位置从铸造板上剥离木筏。

接下来，使用直角标尺如图3所示，并将标尺推向L形的拐角。如果角度是正确的角度，则输入0到字段。

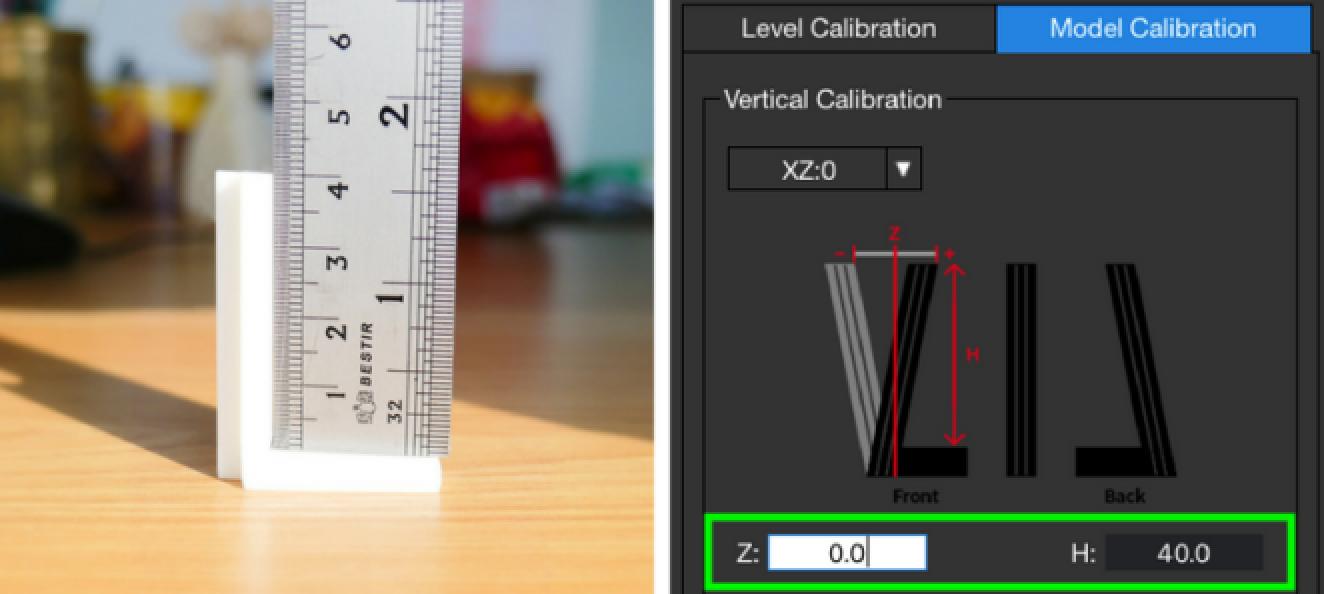

图3和4。零z值

如果发现L形不是90度的L形，则必须调整角度。为了澄清，您正在寻找尺子和L形物体之间的间隙。

间隙将位于L形（钝角）或底部角的顶部，在标尺和L形（锐角）之间。使用另一个标尺来测量间隙。如下所示，如果角度是钝的，则输入z值作为负数。如果角度是尖锐的情况，请将其输入为正数。

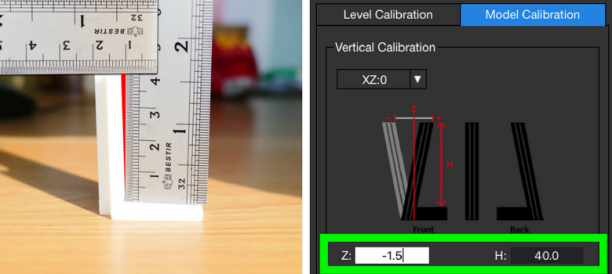

图4。钝角，z值为为负。

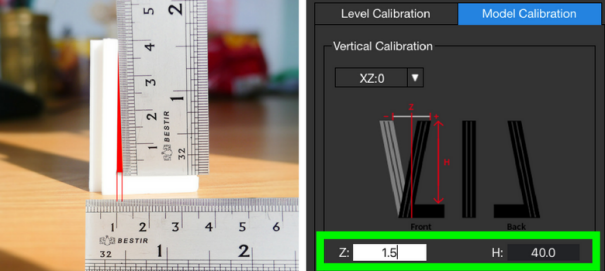

图5。锐角，z值为正。

H值实际上是测量尺子底部之间的L形高度，同时坐在L形的L形的基座和L形的垂直部分的顶部。理想情况下，它是40.0毫米，但可能不是。在H值字段中输入真高度测量。

要完成校准，请不要忘记单击“确认”按钮。

对于UP Studio 2.x只能校准XY和XZ平面。YZ平面无法校准。

如果出现错误消息或发现所有L形都在打印表面上倾斜不同的方向，请直接与我们联系support@tiertime.com.为进一步协助。
