＃1

I’ve seen there’s a few people who are wanting to replace the board in their UP300.

我通过求出了销钉在连接器上的东西，随时可以自由分享你的工作原理。
在挤出机回车上，我们有这个PCB：

image.jpg. 1264×948 253 KB

PA1-2 pinout:
starting at the top:

  1. 步进电机
  2. 步进电机
  3. 步进电机
  4. 步进电机
  5. NC？
  6. vcc去粉丝
  7. Z probe switch (Normally closed from memory)
  8. Servo deploy IC chip?
  9. voltage regulator for servo?
  10. 温度感应器(this one connects to ground on main PCB)
  11. 温度感应器
  12. GND.(is common for Z probe switch, fans GND and vreg GND
  13. 加热器终端一体
  14. 加热器终端一体
  15. 加热器终端一体
  16. 加热器终端一体
  17. 加热器终端二
  18. 加热器终端二
  19. 加热器终端二
  20. 加热器终端二

on the board there’s what looks like a voltage regulator:

1 = GND.
2 = Servo 5v
3.连接到PA1-2上的引脚9

IMG_20191010_193041245
IMG_20191010_193041245.jpg 1893×1330 404 KB

PA1pin numbering:
（我假设自上而下，查看连接器，这是PIN编号）

  1. GND.
  2. 粉丝vcc，vreg for servo也连接了这一点

4.
5.
6.温度传感器
9,10不确定它们是什么
11, 12 = heater terminal
13,14,15,16 =其他加热器终端

PA3：
到目前为止，我唯一知道的是7我认为是z探头的部署信号，8似乎是Z探头开关NC线

PY1: todo.

PB = extruder stepper motor wires

我会在我走的时候添加更多信息。

每个人都随意添加你到目前为止的工作原理。一旦这个打印工作完成，我会得到时间，我会增加更多。

ABS打印问题
＃2

所以我的方法将在另一个板上是电线，并完全在那里摆脱原件。

I have briefly considered making a adapter board to drop in as a replacement for perhaps a arduino mega.

Perhaps the easier method of going about this would be buying a CPU fromtinyfab.xyz.and adapting the pinout as required, and just dropping it in as a new CPU.

＃3

我有PY1的相关inout，但我不是100％清除你呼叫PIN1的PIN。在照片中，它看起来像PA1上的PIN1是右下角，这是我一直在呼叫引脚1.在照片下方，它看起来像你在左上角的开始。我只想确保我的编号匹配，因为这两个连接器彼此有180度。

＃4

I see what you mean on PA1, that black one not with the yellow is a mistake.Thanks for catching that - has been corrected.

＃5

尽管这些连接器180度from each other, I think it may be less confusing for most people if the pinouts for both are numbered the same. So, for PY1, here’s what I’ve been able to find.

1 x电机橙色
2 X-motor orange
3 X-motor blue
4.X-motor blue
5.X-motor yellow
6 X-motor yellow
7 X电机红色
8 X电机红色
9 X end stop -
10 x结束停止 -
11 x结束+
12 X end stop +
13 NC
14 NC.

＃6

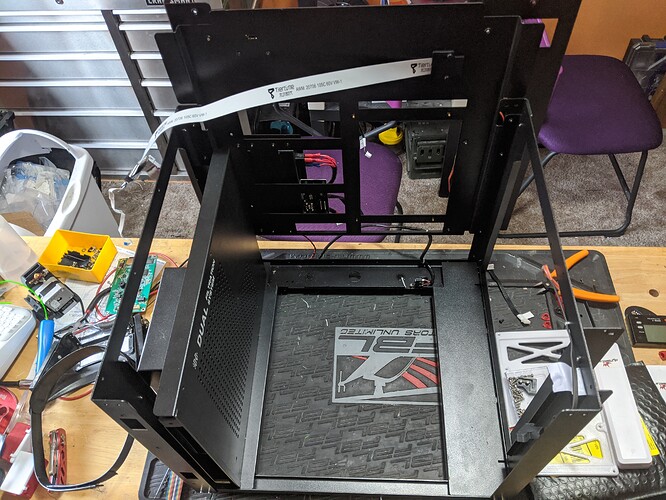

We’re having fun now!

IMG_20191118_160310
IMG_20191118_160310.jpg 4032×3024 4.78 MB

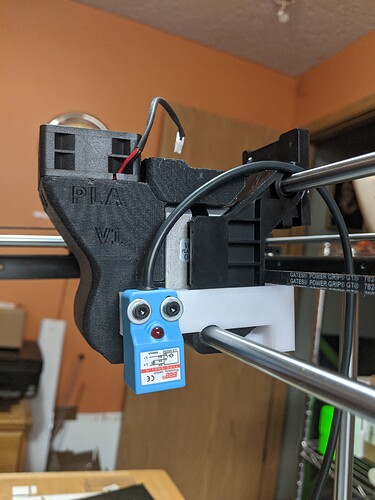

The inductive Z-probe sensor mount and sensor:

IMG_20191118_161251
IMG_20191118_161251.jpg. 3024×4032 3.96 MB

转接板安装二重奏2 WiFi：

IMG_20191118_160714
IMG_20191118_160714.jpg. 3024×4032 4.42 MB

＃7

PA1

PIN 5 ON是热端温度传感器的另一个引脚。
销9,10,11,12是热端加热器的一侧
销13,14,15,16是热端加热器的另一侧

PA3

引脚2 = + 12V
PIN 3 = GND
引脚8 = Z开关NC线

PPTH（蓝色连接器）

引脚1-2构建板温度传感器

Ppth1 (Lower right white connector)

Pins 1-4 build plate heater +
引脚5-8铸造板加热器 -

*请注意，热端热敏电阻是PT100类型。在我的情况下，由于我用Duet 2 WiFi取代了控制器，因此我的选择是用100k欧姆类型更换热端中的热敏电阻，或者添加PT100子板。看着UP300的热端，看起来热敏电阻用拧紧的螺钉紧固，然后射击头部。idk如果真的是这种情况，但这确实这对我来说看起来如此。

The thermistor for the build plate heater is 100k Ohm.

＃8

您可以至少将PT100直接挂钩Duet 2 Maestro，但解决方案和或准确性会受到影响。您将在Duet论坛上找到描述

＃9

I am also going to replace the controller. Most likely with Duet. I have started on a schematic for breakout board which incorporates the work from JothanB and rlkirstine and added other connections.
UP300_BC1001_BOARD.PDF.（167.8 KB）
I will update schematic as I understand connections.

1 Like
＃10

Dunno how long it’ll be but they’ve talked about releasing new boards in the Duet2 series with TMC2209 drivers. If you got too much $ the Duet 3 might simplify things a little as you could probably find a combination of expansion boards to replace most of the custom wiring with just power and CAN bus.

＃11

您是否可以为当前链路破坏时，请为原理图提供新的链接？

＃12

不错哦！我在很长一段时间内没有登录，因为我的生活很忙。去年离开了32年的工作，然后在完成升级时越来越接近，我开始了一份新的工作。它已持续一段时间，但我确实可以在安装新的Duet2 WiFi控制器并获得除了加热的床上工作之外的一切。我能够连接到Duet2，回家的电机，移动它们等......用你的原理图，现在将很容易完成升级！这是后面的样子现在我安装了安装的控制器，主要是有线。

IMG_20200212_170759
IMG_20200212_170759.jpg 3024×4032 4.69 MB

＃13

我已经在现有控制器上进行了更多的跟踪并更新了原理图。
您是否讨论了伺服驱动器的方式？我找不到伺服信号线最终找到的地方。
UP300_Boards.pdf(329.0 KB)

我尚未开始转换为Duet2，但是已经用16个AWG线和XT30连接器攻击了加热的床布线。我还测试了新的布线和坐在长凳上的加热床，可以达到大约103 degc（在床上覆盖的床顶部）。达到这个温度需要50分钟（室温约20℃）。我对加热速度缓慢并想要增加力量。为了允许这一点，我已经建立了一个带光隔离接口和MOSFET的电路，它使用现有的加热床输出，并允许新的MOSFET为加热的床供电，具有更高的电压/电流。最初我将使用31V但是当我获得不同的电源使用36V时。这将提供约288W的初始输入功率，但随着床加热，它将迅速下降到大约208W。
