@ Sergey77.，印刷两者。我在另一台机器上安装了Kicad，但电脑无法访问激光打印机。我会请秘书检查打印100％缩放，不适合页面。她是唯一一个带有激光打印机的人，其余的美国SE喷墨。谢谢！

＃22

我不喜欢钻井*所以开始铺设一个SMD版本，仍然需要整理几个位和碎片，然后在easyeda中排名第一（并且可能是最后）布局所以不要扔石头！

https://easyeda.com/beikeland/tmc_up_mini.

*）或更束缚不喜欢破碎钻头

SMD板上的漏洞更大并没有丢失在我身上，但我也真的想要偏振的头:)

＃23.

1
1 800×600 380 KB

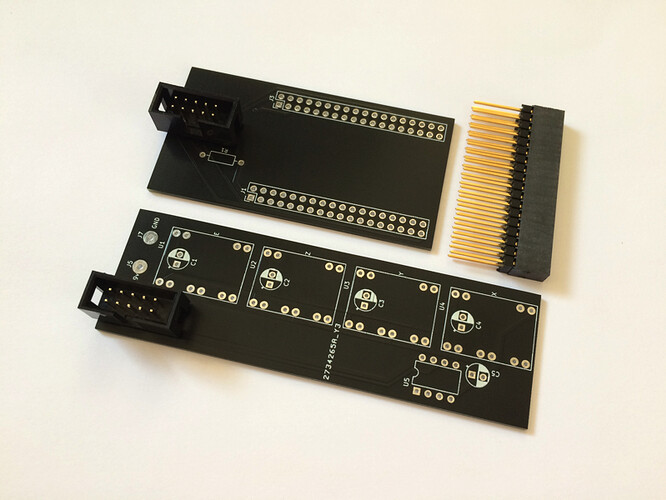

使用CPU适配器添加双层PCB设计到GitHub。
https://github.com/sergey-77/cetus3d_tmc2208

我从JLCPCB订购了CPU和驱动程序PCB，以便为2美元，然后稍后切开。

从Digikey获得了连接器。36针连接器的针太长。我认为SSQ-118-03-G-D会更好的选择。

指数 数量 零件号 制造商零件编号 描述
1 2 SAM9312-ND. ESQ-118-14-G-D Conn插座36pos 0.1金PCB
2 1 3M157849-1-ND 3365/10 100. CBL Ribn 10cond 0.050灰色1'
3. 2 S9286-ND SFH210-PPPC-D05-ID-BK Conn标题10POS IDC 28AWG Gold
4. 2 S9169-ND SBH11-PBPC-D05-ST-BK Conn标题Vert 10pos 2.54mm
1就像
＃24

嗨谢尔盖，

为什么用3.3V电源线使用串行68欧姆电阻？是某种安全功能吗？

＃25.

嗨Sealight333，
我添加了电阻以滤波电压尖峰。当踩踏者刚刚启用时，Cetus CPU是否重置。只尝试过3.3V的电容接近CPU板 - 没有帮助。

＃26

嗨Sergey77，

有道理。
你还尝试了系列电感吗？它的电压降低并滤除电压尖峰。

＃27

不，我没有尝试电感。关于电感规模的任何建议都应在本申请中工作？谢谢

＃28

难以定义没有任何测量，但我认为这是一个很好的起点：
https://www.digikey.hu/product-detail/en/bourns-inc/78f1r0k-rc/m10137-nd/1305995.

我还建议在Aginy 3.3V电源线旁边添加100nf电容。
（FYSETC TMC2208模块已在电源线上包含100nf电容器）

＃29

非常感谢你。下次我从Digikey获得一些东西时，我会订购一些人。

＃30

大家好，嗨@ Sergey77.那

我刚用你的董事会升级了我的cetus mk2！
首先，感谢您的工作和努力进入这个项目。我想和你分享我的经历，我必须在哪里改变一些东西来获得工作。

我以不同的方式与TMC2209驱动程序一起使用了SilentStepstick，因为它们可以使用CFG-PINS设置为32个微步。所以我没有使用attiny85来配置步进驱动程序。无论如何，我看了你的认识代码，我认为如果你有“＆！”的话，否则会有问题。在“digitalread（）”括号内。我不知道是否有人使用该版本的固件，但如果它有效，那么偶然就我猜：笑脸：

Cetus Mk2的一个问题（我正在使用Tinyfab OpenSource CPU）是我无法从CPU获取启用信号以启用驱动程序。首先，在禁用时启用和低电平的引脚（13我认为）很高，所以错误的Trinamic驱动程序的错误方式，第二个我只能在启用而不是3.3V时测量0.8V。

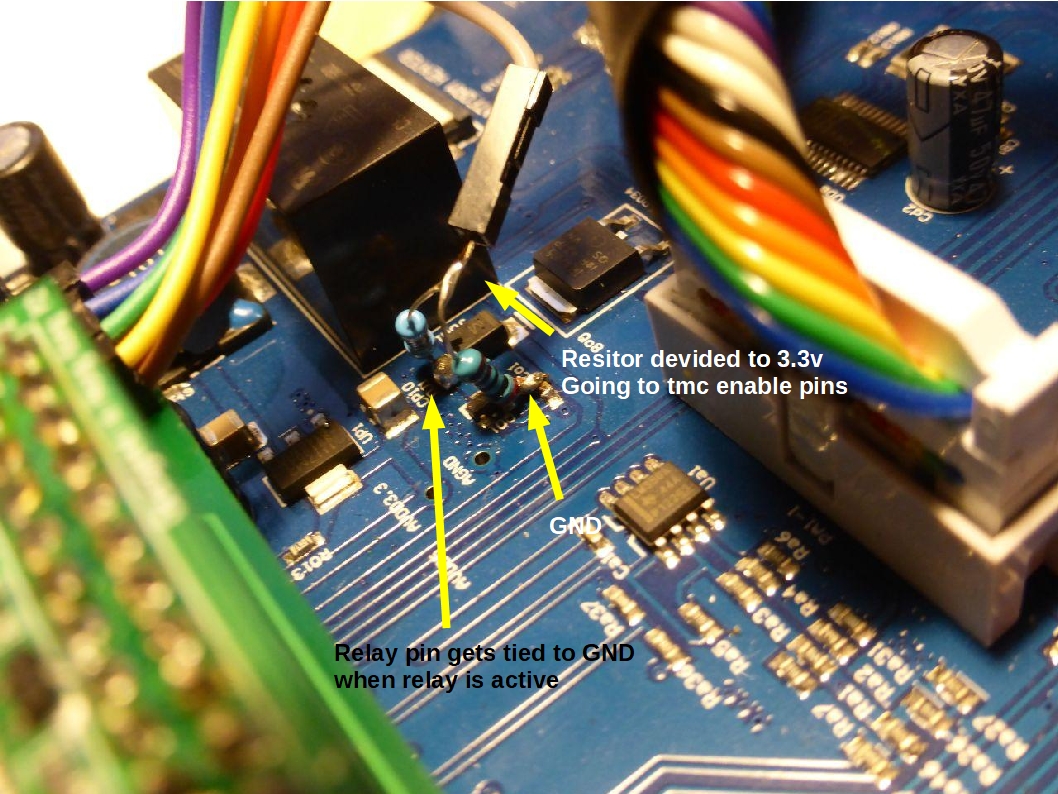

所以我将信号从Cetus主板上的继电器拿走了。继电器的线圈的一侧总是连接到5V，当电动机应该有效时，另一侧被晶体管绑定到GND。当电动机没有活动状态并且继电器线圈未绑定到GND时，在来自线圈的另一侧的同一个引脚上获得5V，因为没有电流流动。
使用电压驱动器降低到3.3V，我得到了静止静音仪的启用输入的正确信号

cetus_mk2_enable_
cetus_mk2_enable_ 1058×794 566 KB

因此，即我使用TMC2209升级Cetus MK2的方法。我根据您的推荐设置了驱动程序上的VREF，它的建议很好，使电机很酷和沉默。

感谢大家的输入，祝您度过美好的一天！：眨眼：

＃31

Hi, HoneyBaddger,
是的，这是一个错字。我在错误的地方得到了正确的括号。
应该：
if（digitalread（input_enable_motors）＆！drivers_initialized）{
不确定它如何编制。
谢谢！
