#21

哈，我怀疑你把步进机调角，然后把它安装在y轴的顶端！再也没有力量扭曲那个轴了：眨眼：挤出机和风扇设置出乎意料!非常酷，特别是你有多少能见度来观察印刷运行。好了!仍然有许多事情需要发现，你如何安装电机，例如，它需要多少零件，单独的安装支架电机和挤出机加上持有人杆。

关于6/32" x 20mm螺钉，你是否在挤出型材上钻了额外的孔?我的意思是这是容易的部分，好在导轨上有多余的洞: slight_smile:

看起来很有希望，谢谢更新!

另外，Delrin有一个非常强大的功能集！很高兴知道！

#22

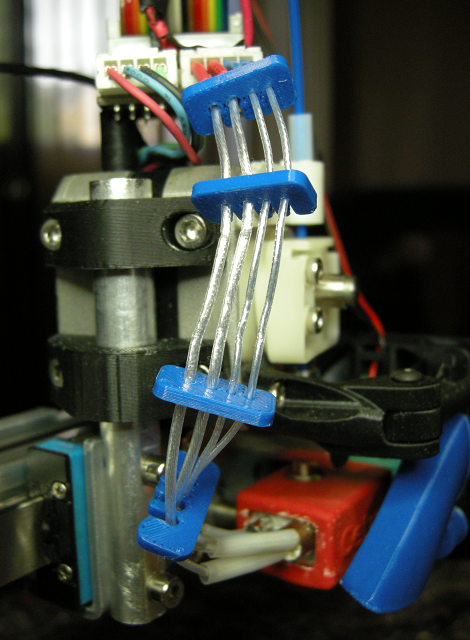

我最近在另一个帖子上的一张快速照片…

Wiresperatorextrudercetus001
Wiresperatorextrudercetus001 470×640487KB

#23

是的，我在挤压件上钻孔，并在y轴钢支架使用的挤压螺母上攻丝螺纹。

这种方法对轴向转矩有一定的抑制作用，但不是最终的解决方案。最终的解决方案将是摆脱挤压和使用铝型材与更高的强度在所有平面，不需要的扭矩存在。一旦我发布了z轴模组，我将创建一个我心中的设计原型，使y轴更适合悬臂式打印机，并解决挤压机重量和惯性问题，扭曲当前使用的挤压材料/型材，可能允许更大的打印床。

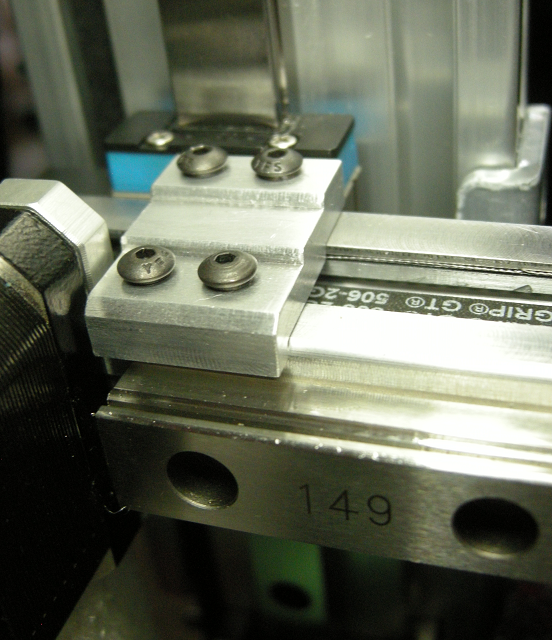

上周我设计了一个模块，进一步加强和限制这种铝挤压和y轴设计允许的扭曲效应…

支架拉伸轴CETUS001
支架拉伸轴CETUS001 552×640 535 KB

这不是一个简单的螺栓上模！要求挤压面与钢支架一起铣削成绝对平整和方形。因为钢支架的顶部弯曲与z轴的角度不同，不像底部弯曲那样为90度，所以我必须去除更多的材料，使平面与z轴成直角。底部我锉，因为铣削是不可能的，我锉得不远，所以我只是用钢填充，使其与挤压配合。挤压现在完全夹在钢支架的u形中，不可能移动。仅供参考，Misumi和其他供应商都提供这种两面铣平的挤压产品。

#24

哇，看起来很结实！

想知道你关于悬臂式打印机更合适的y轴的想法吗。它会像塔式起重机一样平衡吗？

谢谢你提到Misumi挤压，因为我没有一个轧机在我的处置: slight_smile:

#25

它肯定是固体的。我曾考虑过一个更平衡的设置，如塔式起重机，但不使用挤压。我想挤压可以被使用,更长的长度在汽车方面,足够长的时间轴电动机可以被安装在对面…从而平衡轴的长度和重量也将电机的重量从挤出机的轴向扭矩挤压需要降低。如果你曾经在z轴上升后停止打印工作，并在那个点检查打印，你会注意到一团细丝。在放大的情况下，你会看到喷嘴尖端在液滴中心的凹痕……这是z轴抬起时挤压扭转产生的轴向扭矩的影响。z轴提升使用步进电机是一个暴力的行动，这是许多3D打印机使用滚珠丝杠驱动z轴的原因。我的微型轧机使用1/2"直径- 20TPI驱动每个轴…所以40,000步进电机脉冲移动25.4毫米…步进电机有294盎司的扭矩和我使用Gecko 512微步…非常平滑的轴移动相对而言。

编辑:我还应该指出…关于y轴挤压过度的轴向扭矩产生的斑点作为z轴提升的结果…有另一个促成因素产生相同的症状。这是隔热板安装在金属支架上的地方。两根不锈钢管从隐藏的一面的热块是用来保持热块对齐到金属板支架，也隔热，这样螺丝钉不会从热块吸取太多的热量。在这两根管子里有两个不锈钢螺丝。它们会随着时间的推移而松动，因为它们没有安装锁紧垫圈。当挤出机马达努力推动灯丝到喷嘴温度以更快的速度不当等各种原因,过多的水分在灯丝,外国碎片喷嘴需要清洁和许多其他因素,产生阻塞喷嘴“沉闷和重击”,这两个螺丝将蠕变松,更糟糕的是，它们会开始破坏铝热块中的脆弱线。螺纹断裂需要很长时间，但根据磕碰的严重程度，螺钉可能很快就会松动。这将是一个很好的做法，检查这些螺丝，并在需要时拧紧。实际上，我重新拧了一个更大的螺丝尺寸，并添加了锁紧垫圈，以确保它们不会松动，并降低打印质量。

#26

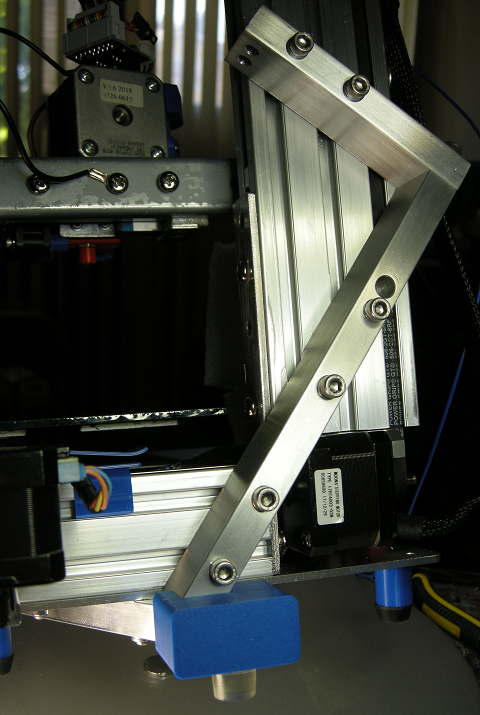

这是我的z轴和x轴主干的快速照片。这是一个MKII，扩展版有另一个螺栓固定在顶部的部分。该模块完全是螺栓连接/附加模块，无需钻孔。x轴牢固地连接到z轴。在图片中，您可以看到一个额外的基脚有效地稳定高打印作业。

Backbonezaxicetus001
Backbonezaxicetus001 480×715 517 KB

干杯

带风门的Cetus风机护罩
#27

美好的哈，z轴稳定器看起来像一个z轴支持z轴！包括很多元级别: slight_smile:当然，它看起来更稳定，作为一个加号！我完全明白你把它建成了一个插销式国防部！

#28

哈…你注意到了字母z的引用，不是有意的，而是愉快的巧合。挤压件的表面被铣平并成正方形，长度约为5英寸，在0.0006英寸范围内。下面的x轴加劲肋很难制造，有3个螺栓连接位置连接到x轴、底板和x轴和z轴之间的挤压接头。加劲肋上的螺栓孔直径与螺栓直径相同非常重要，因此几乎不存在误安装的可能性。

改装后的打印机非常稳定，您可以连接其他改装件，如灯丝卷盘、线束和其他外围设备，而不会影响打印质量。我正在以非常快的速度打印，在更大的型号上打印速度甚至高达170mm/秒…但要以这种速度打印，需要更先进的切片机来优化灯丝流速、加速度等。Lol，我以130毫米/秒的速度打印了一个2020年的挤压型材…每一层都是时间上的一个光点…几乎令人难以置信的是，它在大约1秒钟内打印出了完整的轮廓。自从我添加了最后一个y轴模块后，我还没有打印2020配置文件，我想我会给它一次机会…可能150毫米/秒…哈哈

其他Cetus用户似乎没有太多兴趣，所以我很高兴我没有继续网站和其他管理任务。我猜其他Cetus的所有者没有意识到这个mod和其他y轴的打印机有多高的打印质量和速度，我已经将我的打印与其他更昂贵的打印机进行了比较，这个MODED打印机在质量和速度上都很容易超越。

我将继续从事我一直渴望从事的其他项目。我一直在为我的电子实验室和原型工作站设计一个通用设备安装系统，这样我就可以长时间工作，而不会因为可怕的疼痛而影响我的注意力。新的y轴设计也是一个新焦点的竞争者…我们将看看哪一个抓住了我：眨眼：

我们可以稍后通过下午聊天获得一个mod-pack给你。

干杯，旅途愉快!

我喜欢
#29

杰布斯，那些打印速度太快了！你知道Cetus的默认设置吗？30-40毫米/秒？

当你把注意力从鲸座转移到其他项目上一段时间，我完全可以得到，但祝贺你取得的成就!

#30

事实上，对于概念原型验证来说，悬臂式打印机的打印速度快得惊人。放慢到80毫米/秒为高质量，50毫米/秒为高质量仍然是快速打印。

当你打开UPStudio材质编辑器时，你就可以查看和更改给定材质的层高、线厚和许多其他设置的默认速度。创建特定的概要文件是一个简单的过程。

#31

@techsalad我对你们的稳定性mod pack很感兴趣。有空的时候请告诉我。

#32

@skezo，很抱歉回复晚了…我休假了一个星期。

完整的mod套件有许多部件，z轴稳定器mod将于下周准备就绪。y轴mods将于9月底准备就绪。

你们有标准打印机还是加长打印机?

几天后，当我有价格时，我会给你发一条私人信息。

顺致敬意，
布伦特

#33

不用担心，谢谢你的回复。

我有一个标准的MKII。

#34

@skezo，我已经对z轴稳定器mod做了一些更改，需要从机厂重新报价。刚问过机修厂，他们正忙着赶暑假回来。报价最迟在9月17日星期二准备好。很抱歉耽搁了。

顺致敬意，
布伦特

#35

@techsalad太棒了，谢谢你的更新。

#36

@skezo今天早上终于接到了机器车间的电话。他们将在周末加班，并承诺在9月22日星期日前给我报价。

对于任何处于早期阶段的产品，问题出现了，生产多少？迄今为止，几乎没有迹象表明对这一国防部一揽子计划的需求。老实说，直到你@skezo表示有兴趣，我已经转移到其他项目…只有一个其他Cetus所有者表示有兴趣。

我对我的Cetus打印机非常满意，我做了一些修改，以提高打印质量，并享受我能够实现的疯狂速度，当打印原型和概念验证时，几乎没有质量损失。我有一个小尺寸的(真正的桌面)3D打印机，打印起来像个冠军。每一个打印都像上一个一样，没有斑点，没有表面的工艺品，没有弦，没有喷嘴堵塞，每一层都在它应该在的地方，而且我仍然在使用股票电子产品和股票喷嘴，哈哈。即使我有一个额外的Azteeg X5，更好的步进，测试版第一代Bondtech挤出机组件，安装那些好东西的意义是什么??好吧，我最终会升级电子设备和挤出机组件是有原因的，但这些原因不是基于打印质量!如果我还在运行3D hub打印服务(2013年加拿大西部只有8个hub)，我会购买50台这样的打印机，安装我的mod，并围绕竞争对手运行，我将提供比那些2500美元以上的3D FDM打印机更快的质量3D打印。与此同时，我有一台3500美元的SLA打印机，闲置在那里积灰尘……为什么?我可以在鲸鱼号上做指纹，用手指把指纹从床上弄下来，然后用打印出来的模型。当然，并不是所有的打印都可以使用，有时候我不得不剪掉打印完成的地方的细丝……很少情况下，打印是焊接在玻璃打印床上的绿色油漆工胶带上的。

好了，别胡扯了，@skezo，我想说的是，如果只有两个Cetus所有者感兴趣，而我订购了两套mods要加工，那么从机加工车间的成本将会太贵。我们去看看周末机械车间的报价是多少。我可能得自己加工零件，这不是我想做的事，这是非常重复和无聊的工作。是“无聊的工作”挡住了我的路，因为我每天都承受着极度的痛苦，而“无聊的工作”太少了，很难让我从痛苦中分心，而且很容易犯错误。

所以你有它…完全透明…这就是这些MOD目前存在的地方。

欢呼,
布伦特

#37

周末来了又去，没有报价。这些天来，为了获得最大的收入，人们通常会挑选潜在订单，而那些没有进入前十名的订单则会一直排在名单的最后，直到新来的项目出现停顿，不要把这与……暂时缺乏满足需求的人力相混淆。我看到的另一件事是，长期客户自动进入前十大重点项目，这是资本主义有点失败的领域之一，特别是在试图支持本地业务时。好吧，这是第三击，这对我来说太多了…所以是时候割断宽恕的绳索，继续前进了。抱歉耽搁了@skezo如果这对我来说是三振出局，而你已经失去兴趣了，请告诉我。

顺致敬意，
布伦特

#38

@techsalad不用担心，谢谢你调查。您是否愿意在github之类的平台上公开您的工作？通过这种方式，人们可以使用当地的机器车间来创建MOD。

#39

@skezo，我已经考虑过让人们可以使用mods的多种方法。尽管制造这些MOD所需的加工工艺看起来成本较低，但仍有一些特征需要小于0.001英寸（0.03mm）的公差。当公差降至0.001英寸以下时，加工成本增加。长棒的角度必须具有非常低的公差，否则它将无法舒适地安装在非常狭窄的安全区域内，该区域靠近打印床和z轴步进电机。此外，还有满足挤压要求的铝条表面，它们被铣平，对长度的公差要求也很低。另一件事是…这些挤压制品，由所有制造商设计，在挤压制品的宽度上不是平坦的。当我拿着一个经过认证的实验室级扁钢穿过挤压的宽度时，它们不是平的和方形的，有些区域可能是但不是所有区域。我和你一样惊讶。这不是Tiertime的错，所有打印机制造商使用的挤压质量都很低，以保持更低的成本。因此，我可能必须包括黄铜垫片。

简单的回答是，从您当地的机器店，制作一台机器的成本很容易达到100美元以上。如果您不关心尺寸精确的打印，只想消除高打印的z轴抖动，那么我想您可以放宽公差，使成本低于100美元，但不会太多。他们的安装费将是40美元以上……可能接近标准的65美元。

我希望三根铝稳定杆的售价远低于100美元，如果可能的话更接近50美元。如果我们得到50台Cetus的用户承诺，那么我们可能在70美元左右，100台将更接近50-60美元。

如果我能大胆地说……好吧，我会……
这些稳定器MOD非常棒，不是因为我有偏见，它们真的很好…一路走来…几乎没有改进的余地。没有其他方法可以解决这个问题有效地应用一个彻底地栓接式（外骨骼型）解决方案，以最少的材料量和零干扰连接到打印床轴，如图所示花费不多地正如这个mod-package所提供的。我知道，这是一个艰巨的任务。

我已经在我的Cetus打印机上安装了11个MOD，它们一起工作。每当我打印东西的时候，我不得不说，我只是对质量感到惊讶…从一台低于1000美元的打印机…而且是悬臂式的！，肯定不是最流行的3D打印机。

如果人们只做一件事…只是一个mod…稳定喷嘴…你的打印精度将增加一个非常大量……保证。这种模式与稳定z轴相结合会让你微笑。

欢呼,
布伦特

#40

刚刚完成了6卷灯丝的储存/分配盒。为了减少长丝输送的摩擦，我设计了一个连接到盒子上的滚珠旋转装置，最大限度地减少了长丝从湿度控制的环境到挤出机的摩擦。随着灯丝在卷的数量下降,无论你通过使用提供的摩擦力灯丝的挤出机增加,大量我可能增加。当灯丝在卷的数量到达不到50%,摩擦的数量在一个防潮交付系统三元组…更多取决于纤维的类型。

我找到了一个聚四氟乙烯管制造商，可以减少这些摩擦。这是摩羯座的XS品牌。他们有4mmOD x 1.90mmID聚四氟乙烯管，我强烈推荐摩羯座XS管，它是纯聚四氟乙烯，非常滑。与2.00mmID相比，1.90mmID也在一定程度上减少了摩擦，尤其是柔性长丝。XS型的额定温度为340摄氏度。他们也有XS型在3.00mmOD x 2.00mmID，这是在你的喷嘴上颈部的尺寸。我认为带有标准喷嘴的油管的额定温度只有200摄氏度，所以如果你在200摄氏度以上打印，那么油管就会以更快的速度降解，随着时间的推移会污染灯丝，因为油管燃烧，所以需要经常清洗，通过拆除油管和擦拭烧焦的灯丝和油管的黑色垃圾。在燃烧之前发生的另一件事是变形，所以它将不再与由Tiertime设计的喷嘴下部黄铜部分的表面对齐。这里的误差空间非常小，如果喷嘴聚四氟乙烯管底端不完全方，就会有灯丝输送问题。 If the nozzle tubing is too long it will flare and choke the filament creating filament delivery issues. The problems created when using a standard PTFE tubing above the rated 200deg Celsius are numerous…basically most of the problems reported by Cetus owners when filament is not delivered to the print-bed as expected.

好了，今天的漫谈结束了…像往常一样…假设这个位置…很高兴打印！
欢呼,
布伦特
